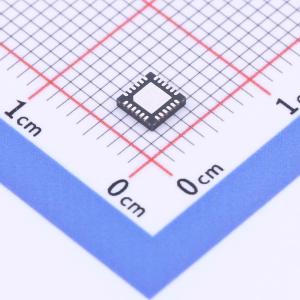

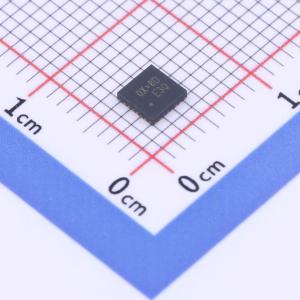

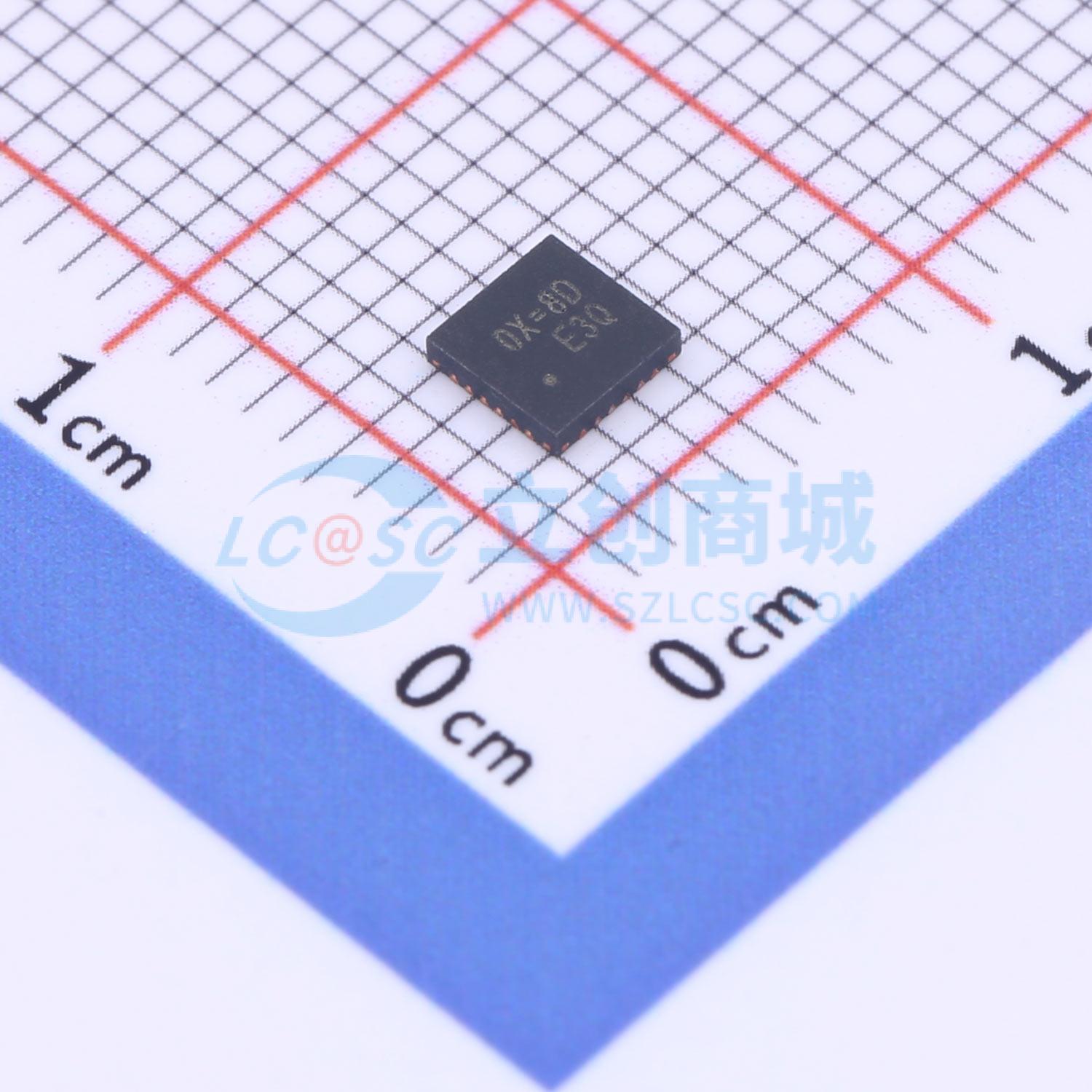

RT1711PGQW
USB PD端口与电源控制器
SMT扩展库PCB免费打样
- 描述
- RT1711P是一款USB Type-C和电源传输（PD）控制器，符合最新的USB Type-C和PD标准。RT1711P集成了一个完整的Type-C收发器，包括Type-C端接电阻Rp和Rd，并支持USB Type-C连接检测和方向检测。它还集成了USB带内信令（BMC）电源传输协议的物理层，支持高达100W的功率传输和角色互换
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT1711PGQW
- 商品编号
- C3034209
- 商品封装
- TQFN-24-EP(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 控制器 | |
| USB协议版本 | - | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 330Kbps | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 400mA |
商品概述
RT1711P 是一款 USB Type-C 和 Power Delivery (PD) 控制器，符合最新的 USB Type-C 和 PD 标准。RT1711P 集成了完整的 Type-C 收发器，包括 Type-C 终端电阻 Rp 和 Rd，并支持 USB Type-C 的连接和方向检测。它还集成了 USB BMC 电源传输协议的物理层，允许最高达100W的功率传输和角色交换。BMC PD 功能为 USB Type-C 标准上的交替模式提供了全面支持。RT1711P 提供了一个完整的电源管理解决方案，其中包括一个桶形插孔路径和一个 VBUS 路径用于充电系统。另一个供电路径提供了无缝的电压转换，并避免了在 USB PD 电源协商过程中电压转换的不连续性。
应用领域
- 平板电脑
- 笔记本电脑
- 笔记本
- 显示器
- 移动电源
- 电视
