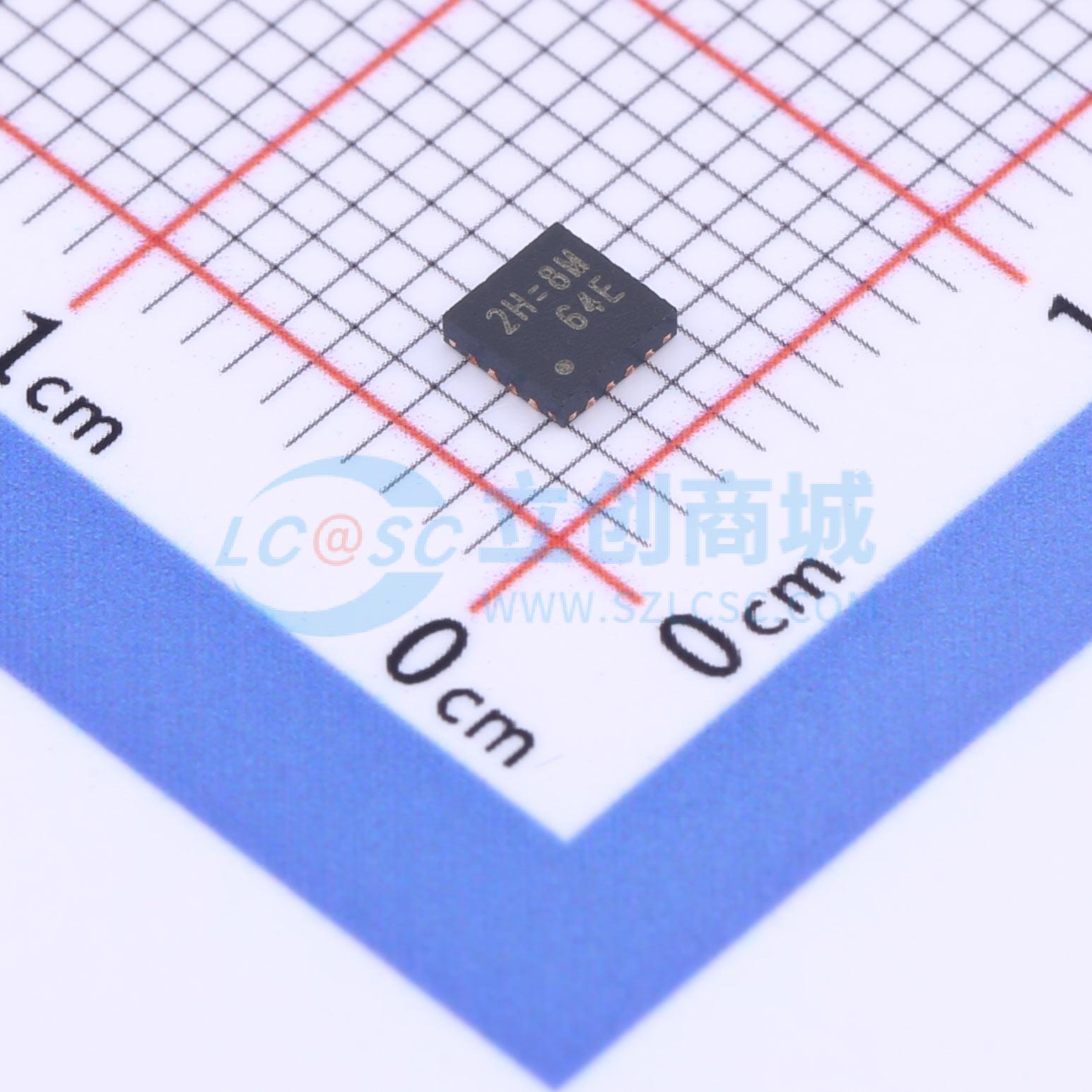

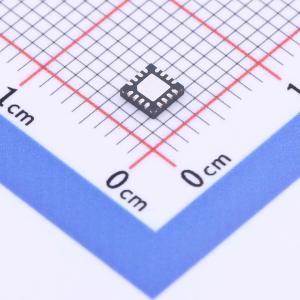

RT2853BHGQW

高性能650kHz 3A降压稳压器

描述: RT2853A/B 是高性能650kHz 3A降压稳压器,具有内部功率开关和同步整流器。采用先进的恒定导通时间控制架构,提供稳定的运行和快速瞬态响应。输入电压范围为4.5V至18V,输出电压可调范围为0.765V至7V。
品牌名称: RICHTEK(立锜)
商品型号: RT2853BHGQW
商品编号: C3034213
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

RT2853A/B是高性能的650kHz、3A降压调节器，内置功率开关和同步整流器。它们采用先进恒定导通时间（ACOT）控制架构，具有快速瞬态响应特性，使用小型陶瓷输出电容即可稳定工作，无需复杂的外部补偿等。输入电压范围为4.5V至18V，输出电压可在0.765V至7V之间调节。专有的ACOT控制对其他快速响应恒定导通时间架构进行了改进，可在输入电压、负载和输出电压范围内实现近乎恒定的开关频率。由于没有内部时钟，对瞬态的响应几乎是即时的，电感电流可以快速上升，以在无需大容量输出电容的情况下维持输出稳压。RT2853A/B搭配陶瓷输出电容时性能稳定，并针对其进行了优化。 RT2853A/B内置110mΩ开关和30mΩ同步整流器，在一系列应用中表现出卓越的效率和良好的性能，尤其适用于低输出电压和低占空比的情况。逐周期电流限制、输入欠压锁定、外部可调软启动、输出欠压和过压保护以及热关断功能，确保在所有工作条件下都能安全平稳运行。 RT2853A和RT2853B均采用带外露散热焊盘的WQFN-16L 3x3封装。

商品特性

快速瞬态响应
稳定的650kHz开关频率
轻载时效率提升（RT2853A）
先进恒定导通时间（ACOT）控制
针对陶瓷输出电容进行优化
4.5V至18V输入电压范围
内置110mΩ开关和30mΩ同步整流器
0.765V至7V可调输出电压
外部可调、预偏置兼容软启动
逐周期电流限制
可选输出放电功能
输出过压和欠压关断
- 锁存式（仅适用于RT2853ALGQW/RT2853BLGQW）
- 带打嗝模式（仅适用于RT2853AHGQW/RT2853BHGQW）

应用领域

工业和商业低功率系统
计算机外设
LCD显示器和电视
高性能DSP、FPGA和ASIC的负载点稳压

数据手册PDF

放大查看下载PDF

交货周期

订货59-61个工作日

购买数量

(1500个/圆盘，最小起订量 1500 个)

个

起订量：1500 个1500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	765mV~7V
	输出电流	3A
	开关频率	650kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.3mA
	开关管(内置/外置)	内置
	输出类型	可调
