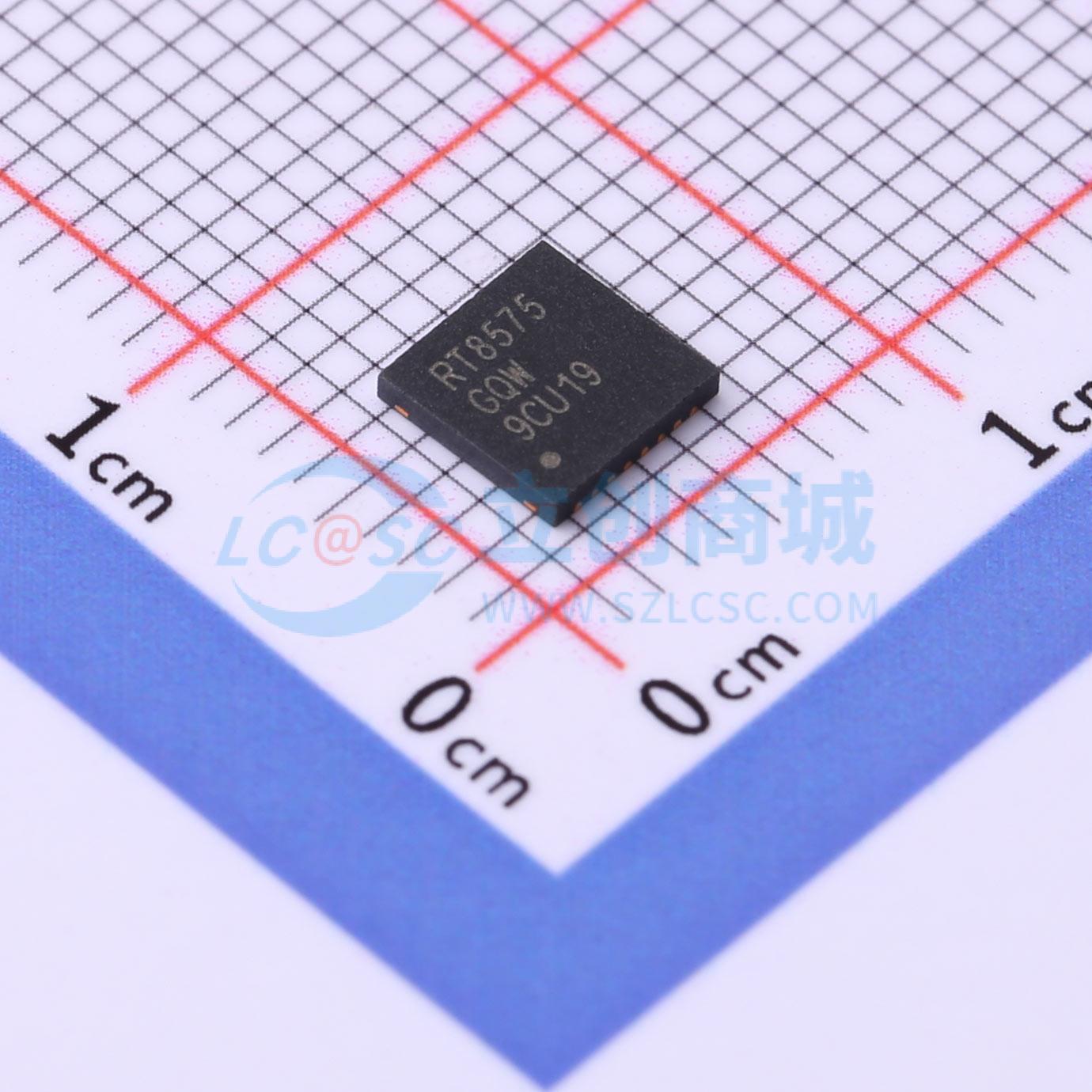

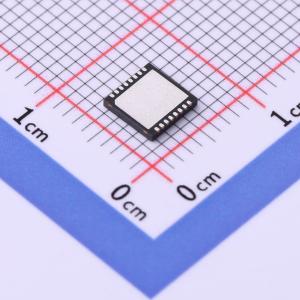

RT8575GQW

4-String White LED Driver with Boost Regulator

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款支持40V I/O的高效LED驱动器，专为采用LED阵列作为光源的LCD面板而设计。集成开关电流模式升压控制器可并行驱动四个灯串，每串最多支持18个LED。内部电流吸收器支持典型±1%的电流失配，以确保每个LED灯串的亮度均匀性。升压控制器监测反馈引脚的最小电压，并调节优化的输出电压以提高电源效率
品牌名称: RICHTEK(立锜)
商品型号: RT8575GQW
商品编号: C3031662
商品封装: DFN-16-EP(5x5)
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

RT8575 是一款支持40V I/O的高效LED驱动器，专为采用LED阵列作为光源的LCD面板设计。集成的开关电流模式升压控制器可以并行驱动四串LED，并且每串最多支持18个LED。内部电流源支持典型的±1%电流不匹配，以确保每串LED具有出色的亮度均匀性。为了给电流源提供足够的裕量，升压控制器会监测反馈引脚的最小电压，并调节一个优化后的输出电压以提高能效。

RT8575 的宽输入电压工作范围为4.2V至24V，并提供可调的50mA至150mA LED电流。内部150mΩ、60V带电流模式控制的功率开关提供了逐周期过流保护。RT8575还集成了PWM调光功能，用于精确控制LED电流。输入的PWM调光频率可以在120Hz到1kHz之间工作，而不会在LED或电感中引起任何浪涌电流。RT8575的开关频率可在150kHz到500kHz之间调节，允许在效率和元件尺寸之间进行权衡。

RT8575 提供WDFN-16L 5x5和DIP-16 (BW)封装，以实现PCB空间的优化解决方案。

应用领域

白色LED背光

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4.2V~24V
	开关频率	150kHz~500kHz
	通道数	4
	输出电流	150mA
	调光	PWM

	属性	参数值
	特性	过压保护(OVP)；过温保护(OTP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	1%
