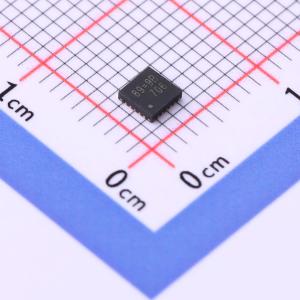

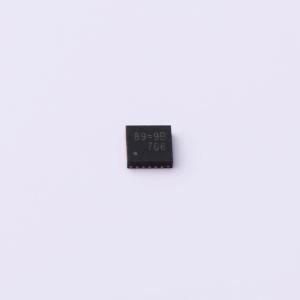

RT8532GQW

6-String 43V White LED Driver with Boost Regulator

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高效白光LED驱动器，专为采用LED阵列作为光源的LCD面板设计。集成开关电流模式升压控制器，可并联驱动六串LED，每串最多支持10个LED。内部电流吸收器可提供最大±2%的电流匹配，确保每串LED的亮度均匀。升压控制器监测反馈引脚的最低电压，调节优化输出电压以提高电源效率。具有2.5V至24V的宽输入电压范围，可提供5mA至50mA的可调LED电流。内部200mΩ、43V功率开关采用电流模式控制，提供逐周期过流保护。集成PWM和模拟调光功能，可精确控制LED电流。输入PWM调光频率可在100Hz至20kHz之间工作，LED无浪涌电流。采用WQFN-20L 3x3封装。
品牌名称: RICHTEK(立锜)
商品型号: RT8532GQW
商品编号: C3031663
商品封装: WQFN-20-EP(3x3)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

RT8532是一款高效白光LED驱动器，专为采用LED阵列作为光源的LCD面板设计。集成的开关电流模式升压控制器可并行驱动六路LED串，每串最多支持10颗LED。内部电流吸收器支持最大±2%的电流匹配，确保每串LED具有出色的亮度均匀性。为给电流吸收器的工作提供足够的裕量，升压控制器会监测反馈引脚的最低电压，并调节输出电压以实现电源效率的优化。 RT8532的输入电压范围为2.5V至24V，可提供5mA至50mA的可调LED电流。内部集成的200mΩ、43V功率开关采用电流模式控制，提供逐周期过流保护。RT8532还集成了PWM和模拟调光功能，可精确控制LED电流。输入PWM调光频率范围为100Hz至20kHz，且不会在LED中产生任何浪涌电流。 RT8532采用WQFN - 20L 3x3封装。

商品特性

宽输入电压范围：VIN为2.5V至24V
高输出电压：VOUT最高可达43V
可编程全通道电流范围为5mA至50mA，匹配精度达2%
通道电流调节精度为±3%
调光控制：
- 直接PWM调光频率最高可达20kHz，最小导通时间为500ns
- PWM至混合模拟和PWM调光频率最高可达20kHz，最大分辨率为9位
内置软启动功能，无需外部电容即可防止浪涌电流
关断时断开LED连接
保护功能：
- 串开路检测
- 电流限制保护
- 可编程过压保护
- 过温保护
20引脚WQFN封装
符合RoHS标准且无卤素

应用领域

超便携个人电脑（UMPC）和笔记本电脑背光源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.5V~24V
	开关频率	400kHz~1.2MHz
	通道数	6
	输出电流	50mA

	属性	参数值
	调光	PWM；模拟
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
