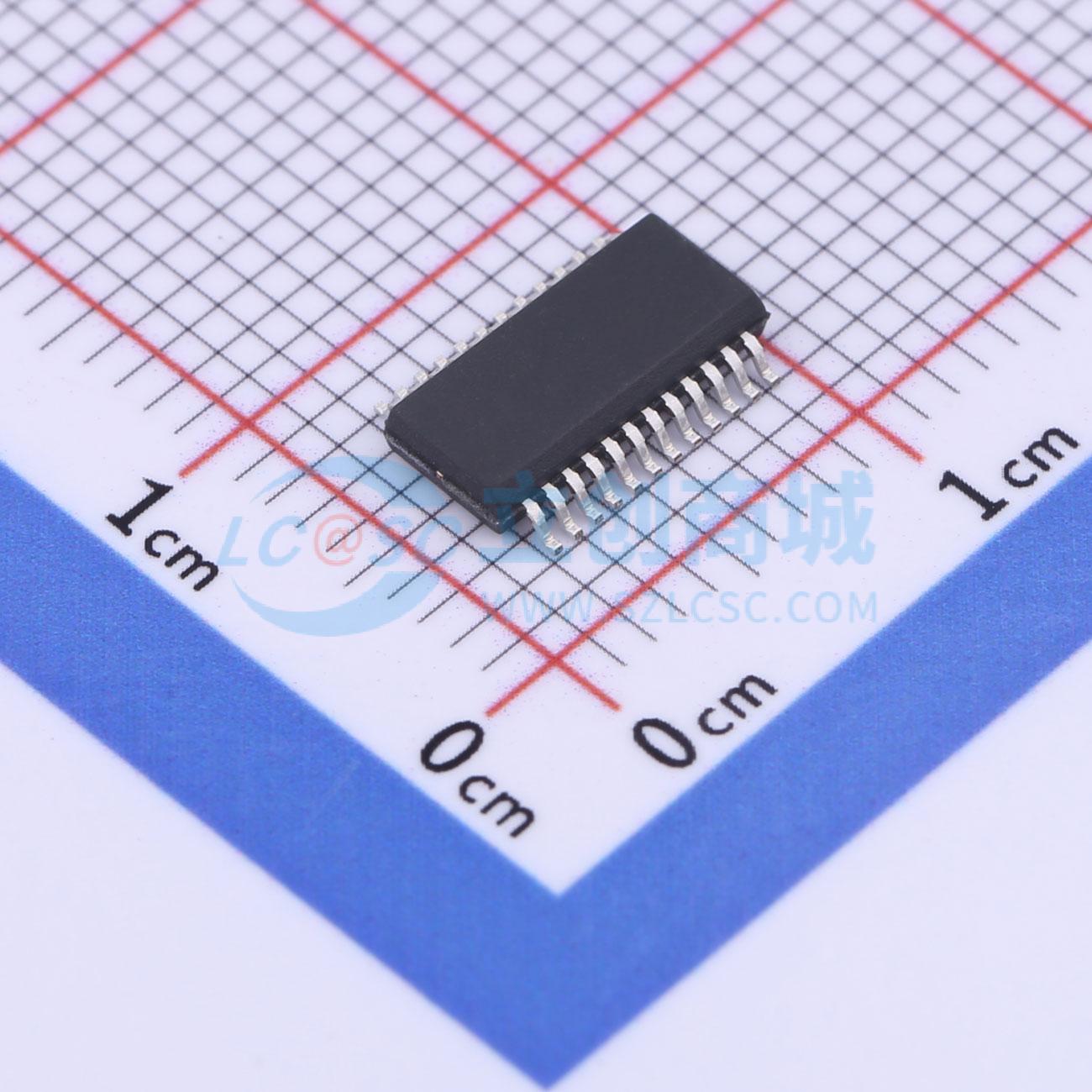

HC18P233L-SSOP24-T

HC18P23xL是一颗采用高速低功耗CMOS工艺设计开发的8位高性能精简指令单片机，内部8K×16位一次性编程ROM(OTP-ROM)，512×8位的数据寄存器（RAM），6组双向I/O口，三个Timer定时器/计数器，两个CCP模块，3组6路可编程带死区控制的固定相位PWM，一个AD模块，支持一路UART及SPI通信，一个8×32（4×32）的液晶显示驱动模块，一个16通道的12位模数转换器，多个系统时钟，四种系统工作模式以及多个中断源。这款单片机可以广泛应用于带有显示功能的游戏摇杆、定时器、遥控器等产品。

• CPU特性：
  • 36条高性能精简指令
  • 8K×16位的OTP程序存储器
  • 512×8位的数据存储器
  • 8级堆栈缓存器
  • 2T/4T时钟模式
  • 立即、直接和两组间接寻址模式
  • 16位RDT查表
• I/O口：
  • 6组双向I/O口：PORTA，PORTB，PORTC，PORTD，PORTE，PORTF最多48个双向I/O口，其中有40个可用作液晶驱动口
  • 高灌/高拉电流能力，可直接驱动LED（IOH/IOL：16mA/25mA @ 4.4V/0.6V）
  • 最多47个可编程弱上拉/下拉口（PA、PB、PC、PD、PE、PF）
  • 所有IO驱动电流可配置（IOH/IOL：5mA/8mA(@4.4V/0.6V)）
  • PORTF大灌电流、与LCD COM口复用(IOH/IOL：17mA/65mA @ 4.4V/0.6V)
  • 最多48个具有唤醒功能的电平变化中断端口（PA、PB、PC、PD、PE、PF）
• 定时器：
  • Timer0：带有8位预分频器的8位定时器/计数器
  • Timer1：带有预分频器的16位定时器/计数器
  • Timer2：带有8位周期寄存器的8位定时器
• CCP模块：
  • 16位捕捉、16位比较、最高12位PWM
• PWM：
  • 3组6路可编程带死区控制的固定相位PWM其中1组12bit、2组8bit
• 液晶显示驱动：
  • 最大驱动液晶点阵8×32（4×32）
  • 1/3、1/4、1/5、1/8 Duty，1/2、1/3、1/4Bias
• BOR复位系统：
  • BOR2.0V/2.4V/3.6V
• UART模块
• SPI模块
• AD模数转换器：
  • 12位转换分辨率
  • 最多16个模拟输入通道（15个外部ADC输入，1个内部1/4VDD检测）
  • 内部参考电压(VDD、4V、3V、2V)
  • 外部参考电压
• 双系统时钟：
  • 高频系统时钟：高频晶体振荡器：最高20MHz；内部RC振荡器：高达32MHz
  • 低频系统时钟：低频晶体振荡器：32.768KHz；低频RC振荡器：32K（5V典型值）
• 系统工作模式：
  • 高频模式
  • 低频模式
  • 休眠模式
  • 绿色模式
• 中断源：
  • 定时器中断：Timer0、Timer1和Timer2
  • INT0外部中断

• 带有显示功能的游戏摇杆
• 定时器
• 遥控器
