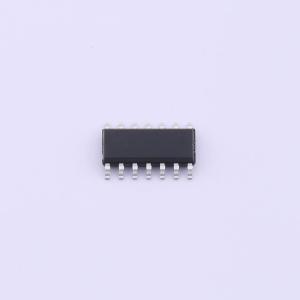

SQ015L-SOP14-T

SQ015L是一颗采用高速低功耗CMOS工艺设计开发的8位高性能精简指令单片机，内有1K14位一次性可编程ROM（OTP-ROM），498位的数据存储器（RAM），两组双向I/O口，2个8位定时器/计数器，5路PWM，多级LVD检测。这款单片机可以广泛应用于简单控制和小家电等产品。

• 程序存储器（OTP ROM）空间：1K*14位
• 数据存储器（RAM）空间：49*8位
• 时钟系统可设（2T/4T）
• 39条高性能精简指令
• 大部分指令皆可在一个机器周期完成
• 支持立即、直接和间接寻址模式
• 5级堆栈缓冲器
• 所有IO口均具有可编程的上下拉、开漏输出控制
• 输入输出双向端口：PORTA<5:0>、PORTB<7:4>、PORTB<2:0>
• 单向输入端口：PORTB<3>与复位引脚复用
• 具有唤醒功能的电平变化中断端口：PORTB、PORTA可通过IOCA、IOCB独立配置
• 具有唤醒功能的外部中断引脚：PORTB<2>，可设置触发边沿
• 看门狗计数器（WDT）
• 1个带有RTC功能8位定时器
• 1个带有蜂鸣器和3个PWM功能的8位定时器
• 1组8位带死区控制互补PWM
• 具有故障检测功能
• 可独立编程输出两路PWM
• 外部高频晶振，最高支持20MHz
• 外部低频晶振
• 内建高精度16MHz RC时钟
• 内建32KHz低频RC时钟
• 7级低电压复位
• 16级电压检测
• 可编程设置检测VDD或LVDIN
• 定时器中断：Timer0和Timer1
• INT0外部中断
• 端口电平变化中断
• LVD中断
• PWM3中断
• 上电复位(POR时间可选，最小支持140μs)
• BOR欠压复位
• 外部端口复位
• WDT溢出复位
• 封装：DIP14/SOP14、DIP8/SOP8、SOT23-6

• 简单控制
• 小家电
