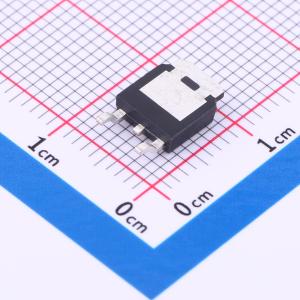

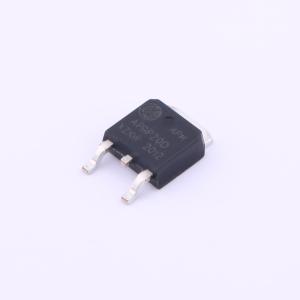

AP9P20D
200V,电流:9A,耐压:200V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP9P20D
- 商品编号
- C3024697
- 商品封装
- TO-252-3
- 包装方式
- 编带
- 商品毛重
- 0.57克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 8.7A | |
| 导通电阻(RDS(on)) | 750mΩ@10V | |
| 耗散功率(Pd) | 55W | |
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 20nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 770pF | |
| 反向传输电容(Crss) | 35pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 180pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AP9P20D是硅P沟道增强型VDMOS场效应晶体管,采用自对准平面技术制造,可降低传导损耗、改善开关性能并增强雪崩能量。该晶体管可用于各种功率开关电路,以实现系统小型化和更高效率。
商品特性
- VDS = -200V,ID = -9A
- RDS(ON) < 0.75Ω@ VGS = 10V
应用领域
-功率放大器-电机驱动
