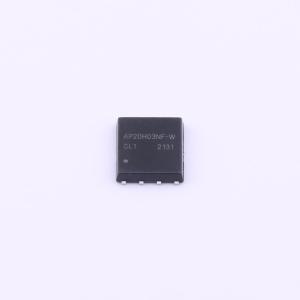

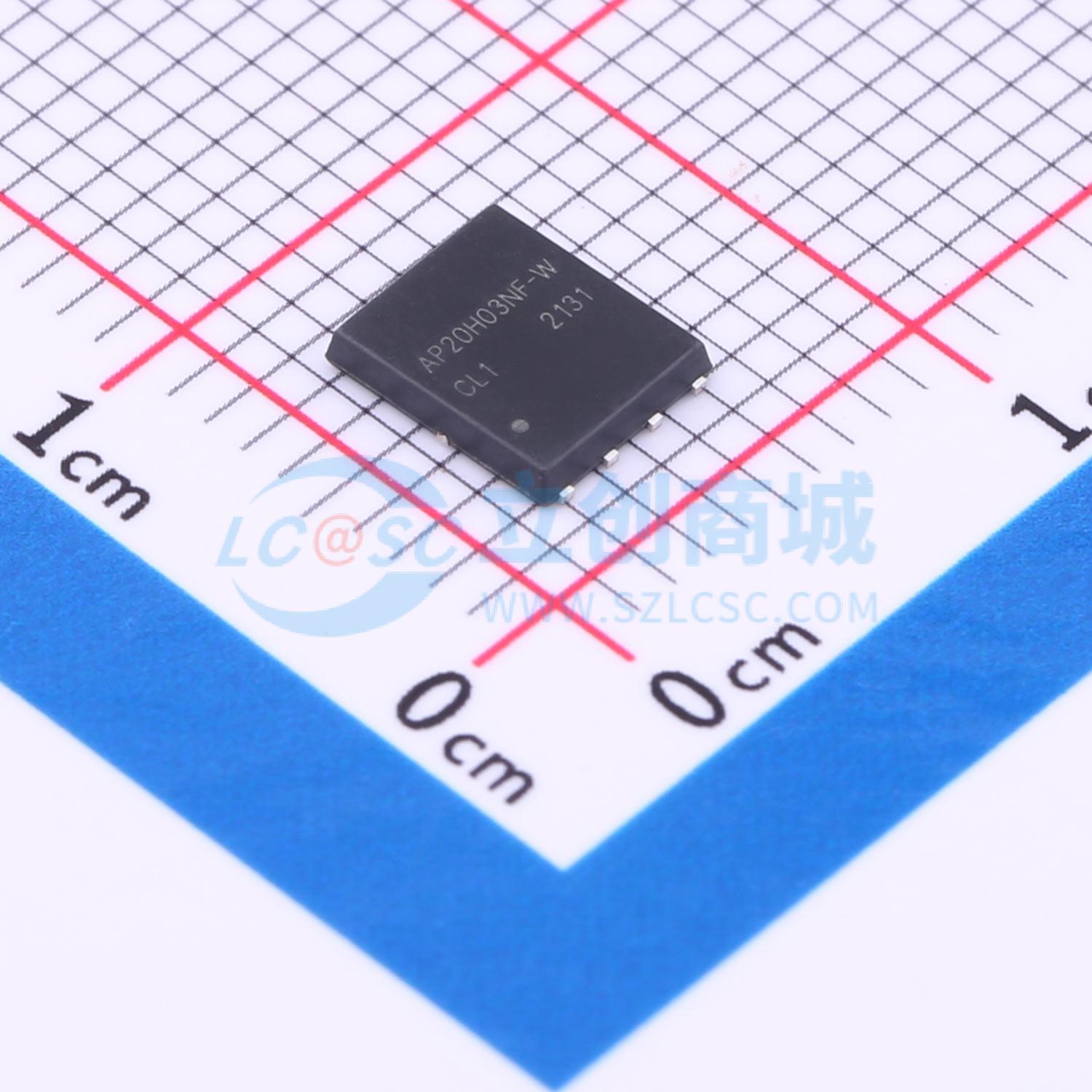

AP20H04NF
N沟道MOSFET,电流:20A,耐压:40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP20H04NF
- 商品编号
- C3024714
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 24mΩ@4.5V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 22.9nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 964pF | |
| 反向传输电容(Crss) | 96pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 109pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AP20H04NF采用先进的沟槽技术,可提供出色的导通电阻RDS(ON)、低栅极电荷,且能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压VDS = 40V,漏极电流ID = 20A
- 当栅源电压VGS = 10V时,导通电阻RDS(ON) < 16mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
