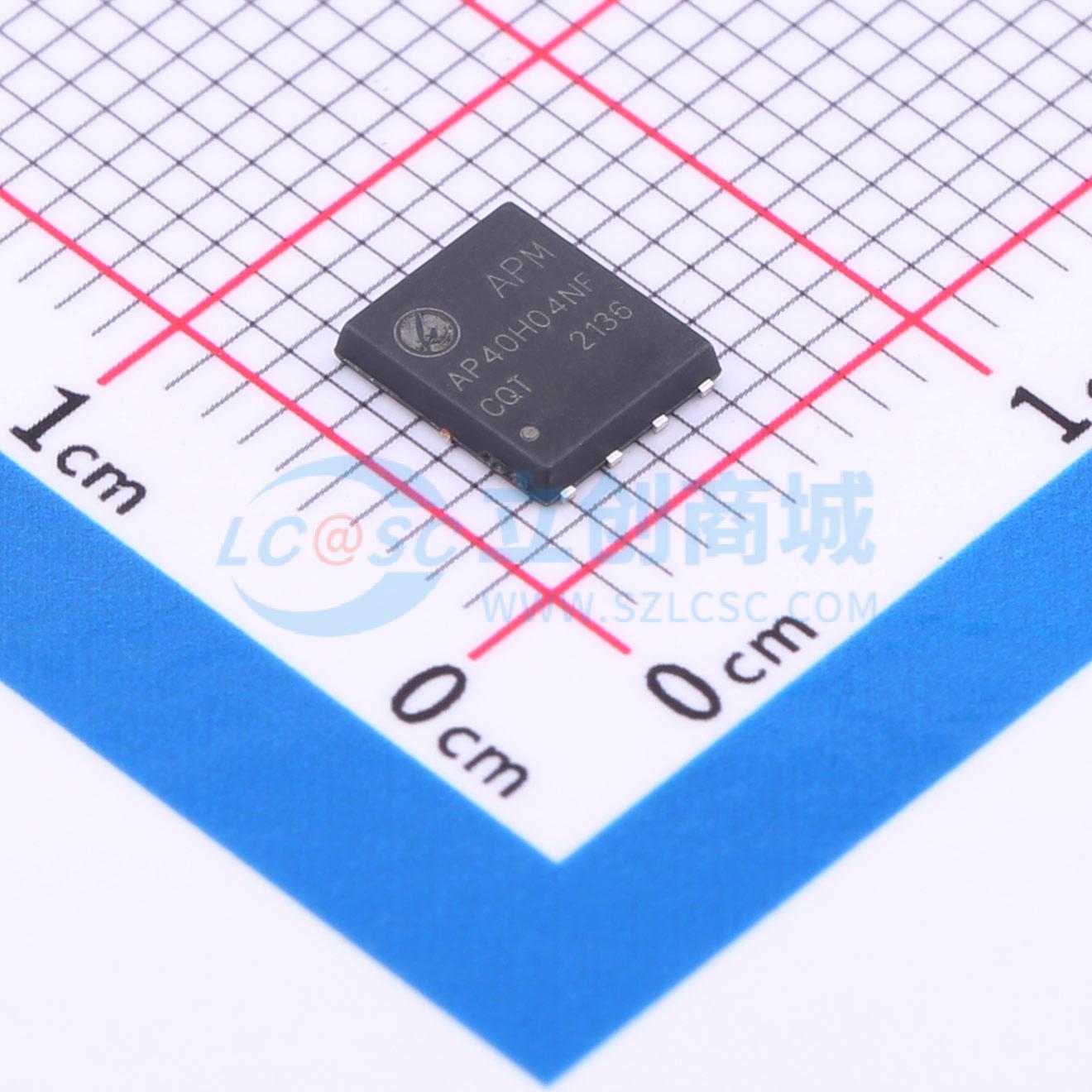

温馨提醒：图片仅供参考，商品以实物为准
AP40H04NF
40V,电流:40A,耐压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP40H04NF
- 商品编号
- C3024720
- 商品封装
- PDFN-8(4.9x6)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 9mΩ@10V | |
| 耗散功率(Pd) | 33.7W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.8nC@4.5V | |
| 输入电容(Ciss) | 690pF | |
| 反向传输电容(Crss) | 38pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
AP12H02TS采用先进的沟槽技术，可提供出色的RDS(ON)和低栅极电荷。互补MOSFET可用于构成电平转换高端开关，以及其他多种应用。
商品特性
- VDS = 40V,ID = 40A
- 当VGS = 10V时,RDS(ON) < 9mΩ(典型值:6.9mΩ)
应用领域
- 电池保护
- 负载开关
- 不间断电源
