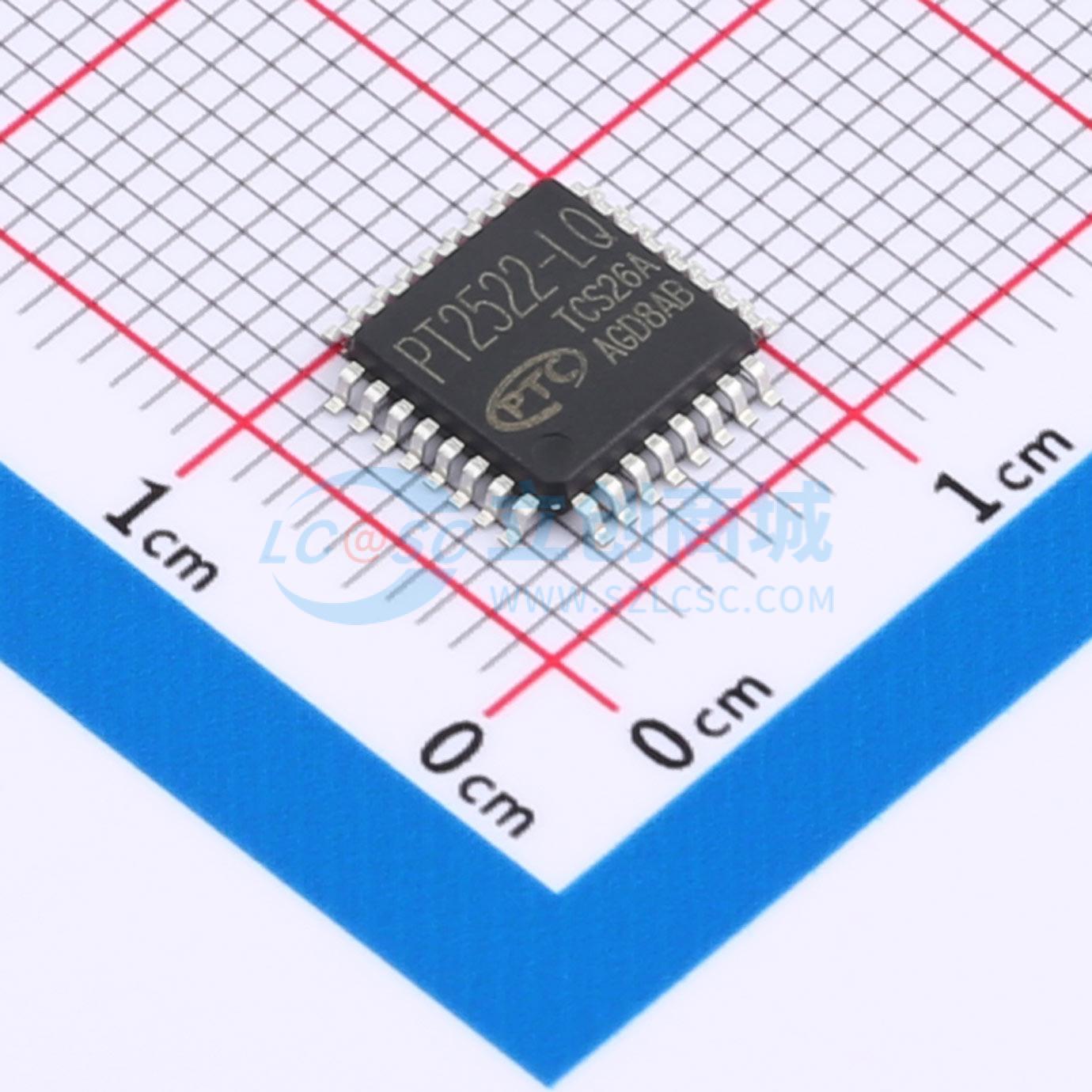

PT2522

带预驱动器的三相无传感器无刷直流电机（BLDC）控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PT2522是一款三相无传感器直流无刷电机控制驱动芯片。该三相控制基于检测电机反电动势（BEMF）过零点的方波/梯形波控制方法。它控制稳定，不易受电机差异的影响
品牌名称: PTC(普诚)
商品型号: PT2522
商品编号: C3024497
商品封装: LQFP-32
包装方式: 托盘
商品毛重: 2.08克(g)
立创商城设计参考: 无刷电机驱动-(2)12V~25V供电-(1)2A以内方案

商品参数

商品概述

PT2522是一款三相无传感器无刷直流电机控制驱动芯片。三相控制基于检测电机反电动势（BEMF）过零点的方波/梯形波控制方法，控制稳定，不易受电机差异影响。该芯片的软开关技术可实现梯形或正弦电流波形，进一步降低相电磁噪声。片上+5V LDO为逻辑和模拟电路提供工作电源。它还集成了三个90V半桥栅极驱动器，非常适合三相电机应用中高速功率MOSFET和IGBT的栅极驱动。PT2522提供了一种通过烧录更改内部参数设置的方式，以优化不同的电机和应用。PT2522采用LQFP32封装。

商品特性

无传感器三相无刷直流电机控制驱动芯片。
集成三个90V半桥栅极驱动器。
驱动器拉电流/灌电流：1200mA/2000mA。
内置+5V LDO，5V~24V供电。
一次性可编程（OTP）烧录电机控制参数。
通过I2C设置OTP参数。
电流限制和过压保护。
温度保护功能（使用外部NTC电阻）
堵转保护功能
PWM或直流输入速度控制。
FG速度输出。

应用领域

三相直流无刷电机
高速风扇应用
水泵应用

数据手册PDF

放大查看下载PDF

优惠活动

6.4折起

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	否
	半桥数量	3

	属性	参数值
	工作电压	6V~24V
	接口类型	I2C
	工作温度	-40℃~+85℃
