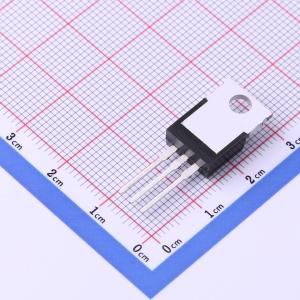

温馨提醒：图片仅供参考，商品以实物为准
FTP20N60A
N沟道,电流:20A,耐压:600V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- FTP20N60A
- 商品编号
- C3020436
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 450mΩ@10V | |
| 耗散功率(Pd) | 250W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 55nC@300V | |
| 输入电容(Ciss) | 2.83nF | |
| 反向传输电容(Crss) | 17pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 245pF |
商品概述
CoolMOS是用于高压功率MOSFET的一项革命性技术，依据超结（SJ）原理设计。最新的CoolMOS CFD7是CoolMOS CFD2系列的后续产品，是专门针对移相全桥（ZVS）和LLC等软开关应用优化的平台。凭借降低的栅极电荷（Qg）、同类最佳的反向恢复电荷（Qrr）以及改善的关断特性，CoolMOS CFD7在谐振拓扑中实现了最高效率。CoolMOS CFD7技术符合最高的效率和可靠性标准，并且支持高功率密度解决方案。总体而言，CoolMOS CFD7使谐振开关拓扑更高效、更可靠、更轻便且更低温。
商品特性
~~- 超快体二极管-低栅极电荷-同类最佳的反向恢复电荷(Qrr)-改善的MOSFET反向二极管dv/dt和diF/dt鲁棒性-最低的品质因数RDS(ON)*Qg和RDS(ON)*Eoss-SMD和THD封装中同类最佳的RDS(ON)
应用领域
- 软开关拓扑
- 移相全桥（ZVS）、LLC应用 – 服务器、电信、电动汽车充电
- 工业应用
