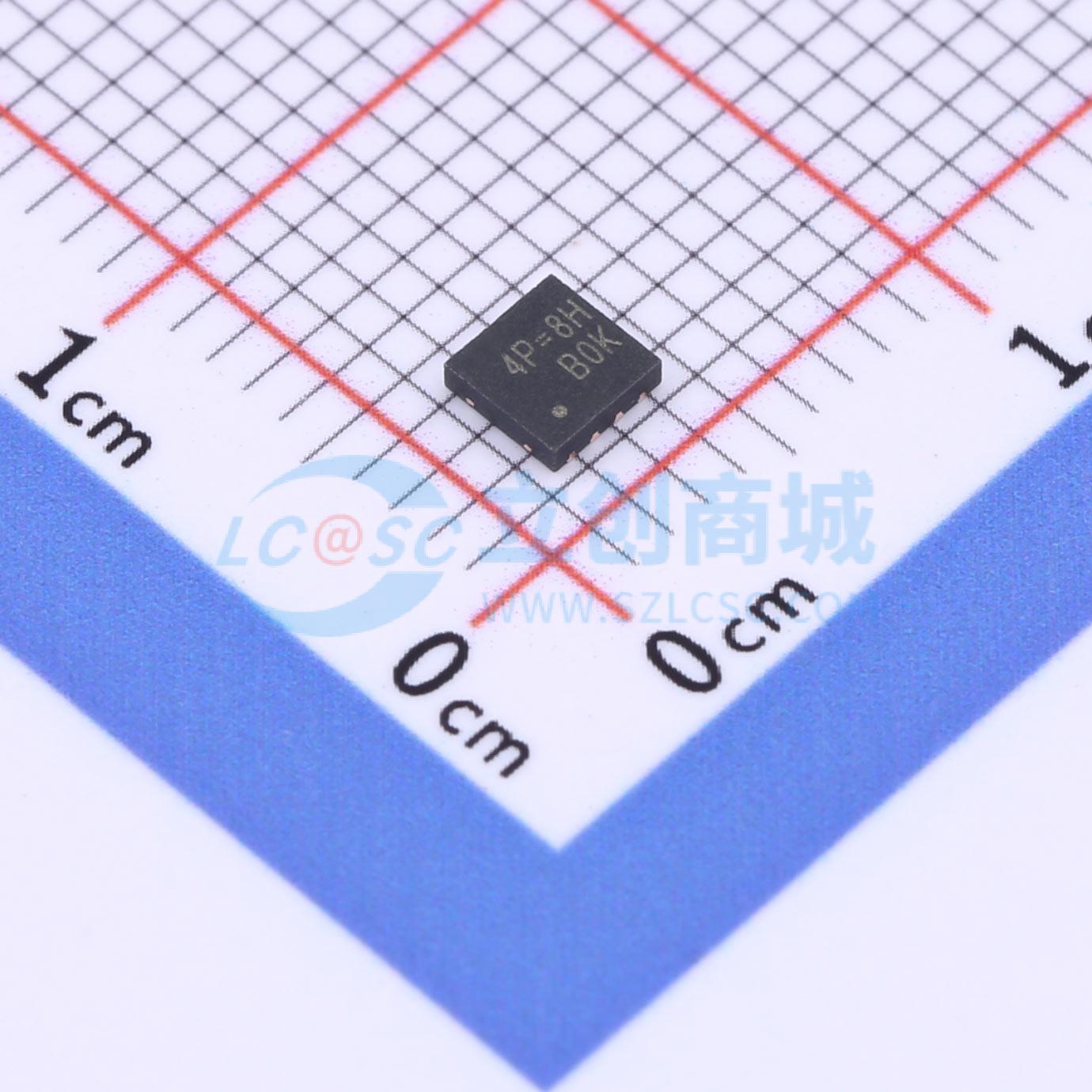

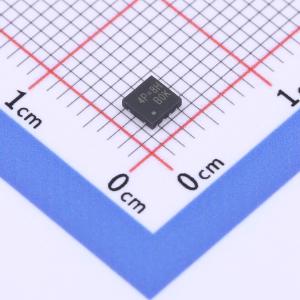

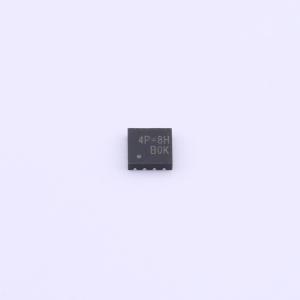

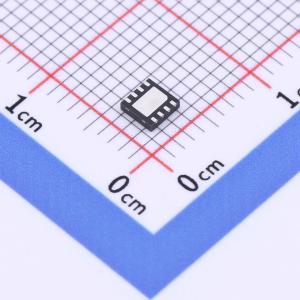

温馨提醒：图片仅供参考，商品以实物为准
RT9624FGQW
Single Phase Synchronous Rectified Buck MOSFET Driver
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT9624F是一款高频、同步整流的单相MOSFET驱动器，专为普通MOSFET驱动应用和高性能CPU电压调节器（VR）驱动而设计。RT9624F的供电电压范围为4.5V至13.2V，适用的功率级输入电压（VIN）范围为5V至24V。该集成电路（IC）还内置了一个内部功率开关，可替代外部自举二极管
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9624FGQW
- 商品编号
- C3020454
- 商品封装
- TDFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 工作电压 | 4.5V~13.2V | |
| 上升时间(tr) | 25ns | |
| 下降时间(tf) | 12ns |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护(SCP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.3V | |
| 输入低电平(VIL) | 1.4V | |
| 静态电流(Iq) | 120uA |
商品概述
RT9624F是一款高频、同步整流、单相MOSFET驱动器，专为普通MOSFET驱动应用和高性能CPU电压调节器（VR）驱动能力而设计。 RT9624F的供电电压范围为4.5V至13.2V，适用的功率级VIN范围为5V至24V。该集成电路还内置了一个内部电源开关，以取代外部自举二极管。 RT9624F能够高效支持高达500kHz的开关频率。该IC具备上桥栅极（UGATE）和下桥栅极（LGATE）驱动电路，适用于同步整流DC/DC转换器应用。其设计有直通保护机制，可防止高端和低端功率MOSFET之间出现直通现象。RT9624F具有带关断功能的三态PWM输入，可强制驱动器输出低电平的UGATE和LGATE信号。 RT9624F采用小尺寸的WDFN - 8L 3x3封装。
商品特性
- 驱动两个N沟道MOSFET
- 直通保护
- 内置自举二极管
- 支持高开关频率
- 快速输出上升时间
- 用于输出关断的三态PWM输入
- 8引脚WDFN封装
- 符合RoHS标准且无卤
应用领域
- 台式机、主板CPU的核心电压供电
- 高频薄型DC/DC转换器
- 大电流低压DC/DC转换器
- 显卡的核心电压供电
