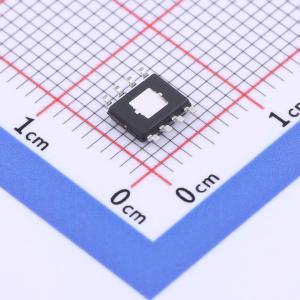

温馨提醒：图片仅供参考，商品以实物为准

RT6285GSP

5A 30V 500kHz 异步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT6285是一款高效率异步降压转换器,具有5A连续输出电流和宽输入电压范围。内置软启动功能,内部补偿电路减少了外部元件数量。具备周期限流和热关断保护功能。在关断模式下,电源电流仅为25uA。
品牌名称: RICHTEK(立锜)
商品型号: RT6285GSP
商品编号: C3020455
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

RT6285是一款内置功率MOSFET的降压调节器。在较宽的输入电源范围内，它能实现5A的连续输出电流，且具备出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应，并简化环路稳定设计。为实现保护功能，RT6285具备逐周期电流限制和热关断保护。软启动功能可降低启动时输入源的压力。在关断模式下，调节器仅消耗25μA的电源电流。 RT6285所需的外部元件数量极少，且这些元件易于获取，可提供紧凑的解决方案。RT6285采用SOP - 8（外露焊盘）封装。

商品特性

5A输出电流
内置软启动
110mΩ内置功率MOSFET开关
内部补偿，最大限度减少外部元件数量
最高效率达90%
25μA关断模式电流
固定500kHz频率
热关断保护
逐周期过流保护
5.5V至30V宽工作输入范围
输出电压可在1.222V至24V之间调节
采用SOP8（外露焊盘）封装
集成自举充电FET
符合RoHS标准且无卤

应用领域

分布式电源系统
电池充电器
DSL调制解调器
线性稳压器的预调节器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~30V
	输出电压	1.222V~24V
	输出电流	5A
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
