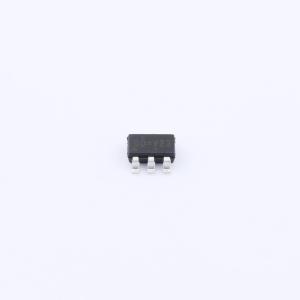

温馨提醒：图片仅供参考，商品以实物为准
RT8481GE
SPS Secondary-Side CC/CV Controller
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8481 是一款适用于开关电源（SPS）应用的次级侧恒流/恒压（CC/CV）控制器。它集成了一个恒流（CC）调节放大器、一个恒压（CV）调节放大器和两个精密参考电压源。该恒流调节放大器具有低于地（GND）电平的扩展输入共模电压，以确保低端电流检测性能，并且输入失调电压极低，可保证检测精度
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8481GE
- 商品编号
- C3020453
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 4.75V~50V | |
| 耗散功率(Pd) | 410mW |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 恒流模式(CC)；恒压模式(CV) | |
| 工作温度 | -40℃~+125℃ | |
| 反馈方式 | 副边反馈 |
商品概述
RT8481是一款用于开关电源（SPS）应用的次级侧恒流（CC）/恒压（CV）控制器。它集成了一个恒流调节放大器、一个恒压调节放大器和两个精密参考电压源。 恒流调节放大器具有低于地（GND）电平的扩展输入共模电压，以确保低端电流检测性能，并且输入失调电压极低，以保证检测精度。在恒流调节放大器的反相输入端和CP引脚之间内部连接了一个30mV的参考电压。同相输入端为CN引脚，该引脚的电压将被调节为比CP引脚的电压高30mV。反相输入引脚CP具备-5V的抗反接能力。 恒压调节放大器的输入失调电压较低，其反相输入端偏置有一个2.5V的参考电压。同相输入端为FB引脚，该引脚的电压将被调节为相对于地（GND）为2.5V。恒流和恒压放大器共用一个集电极开路输出引脚，以简化应用电路。 RT8481采用SOT - 23 - 6封装。
商品特性
- 次级侧恒压（CV）和恒流（CC）控制
- 4.75V至50V的工作电压范围
- 全温度范围内输出电压精度为±1%
- 静态电流为0.6mA
- 恒流和恒压控制环路之间平滑过渡
- CP引脚可承受-5V负电压
- 符合RoHS标准且无卤
应用领域
- 电池充电器
- 交流/直流适配器
- LED驱动器
