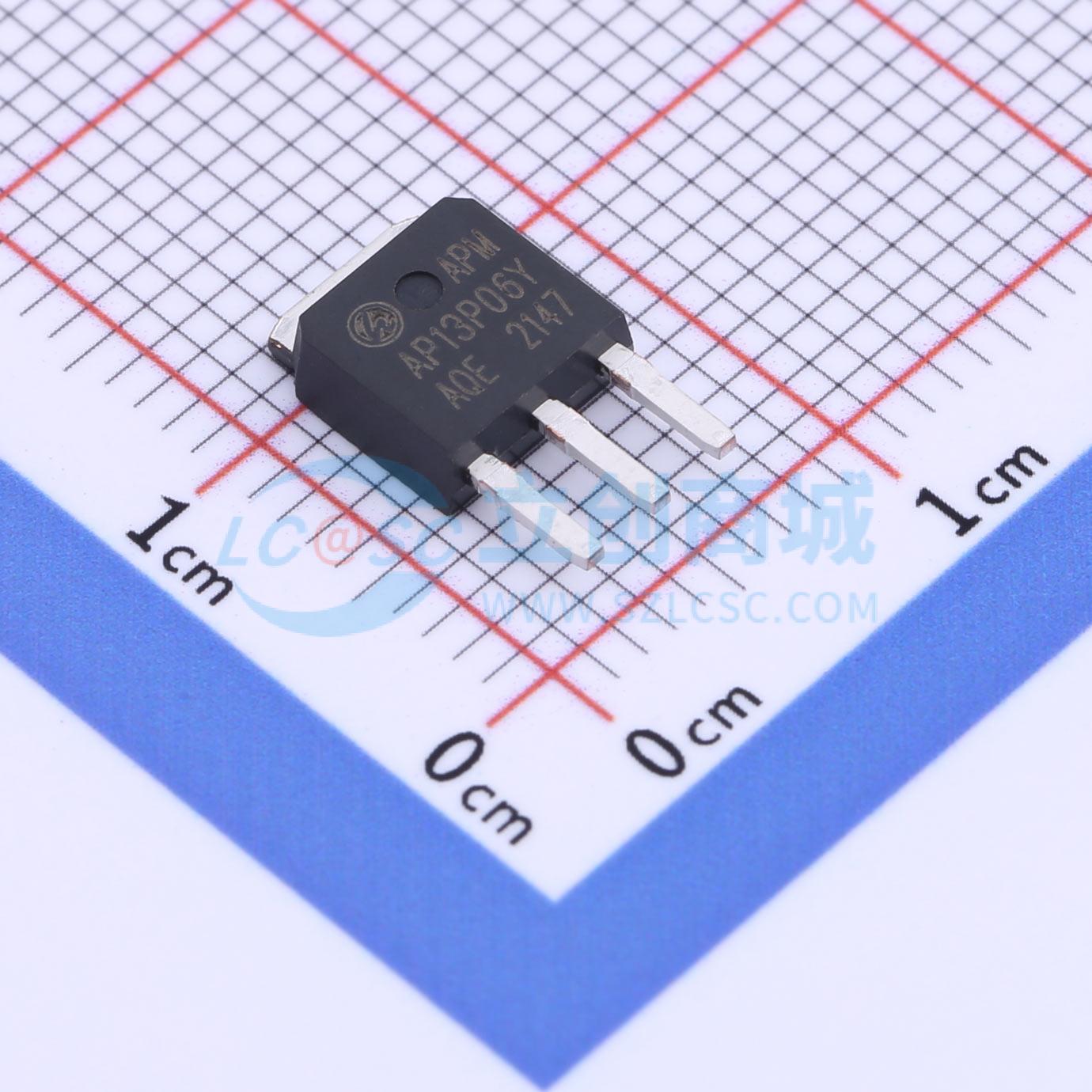

温馨提醒：图片仅供参考，商品以实物为准
AP13P06Y
P沟道增强型MOSFET,电流:-13.5A,耐压:-60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP13P06Y
- 商品编号
- C3011463
- 商品封装
- TO-251-3
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 13.5A | |
| 导通电阻(RDS(on)) | 90mΩ@10V | |
| 耗散功率(Pd) | 31.3W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 12.1nC@4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.137nF | |
| 反向传输电容(Crss) | 50pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 76pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AP13P06Y采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并支持低至4.5V的栅极电压工作。该器件适用于电池保护或其他开关应用。
商品特性
- V D S = - 6 0V,I D = - 1 3. 5A
- RDS(ON)< 90 m Ω(@ VGS=10 V )(典型值:80 m Ω )
应用领域
-无刷电机-负载开关-不间断电源
