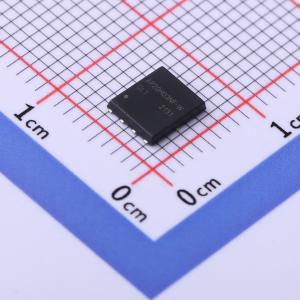

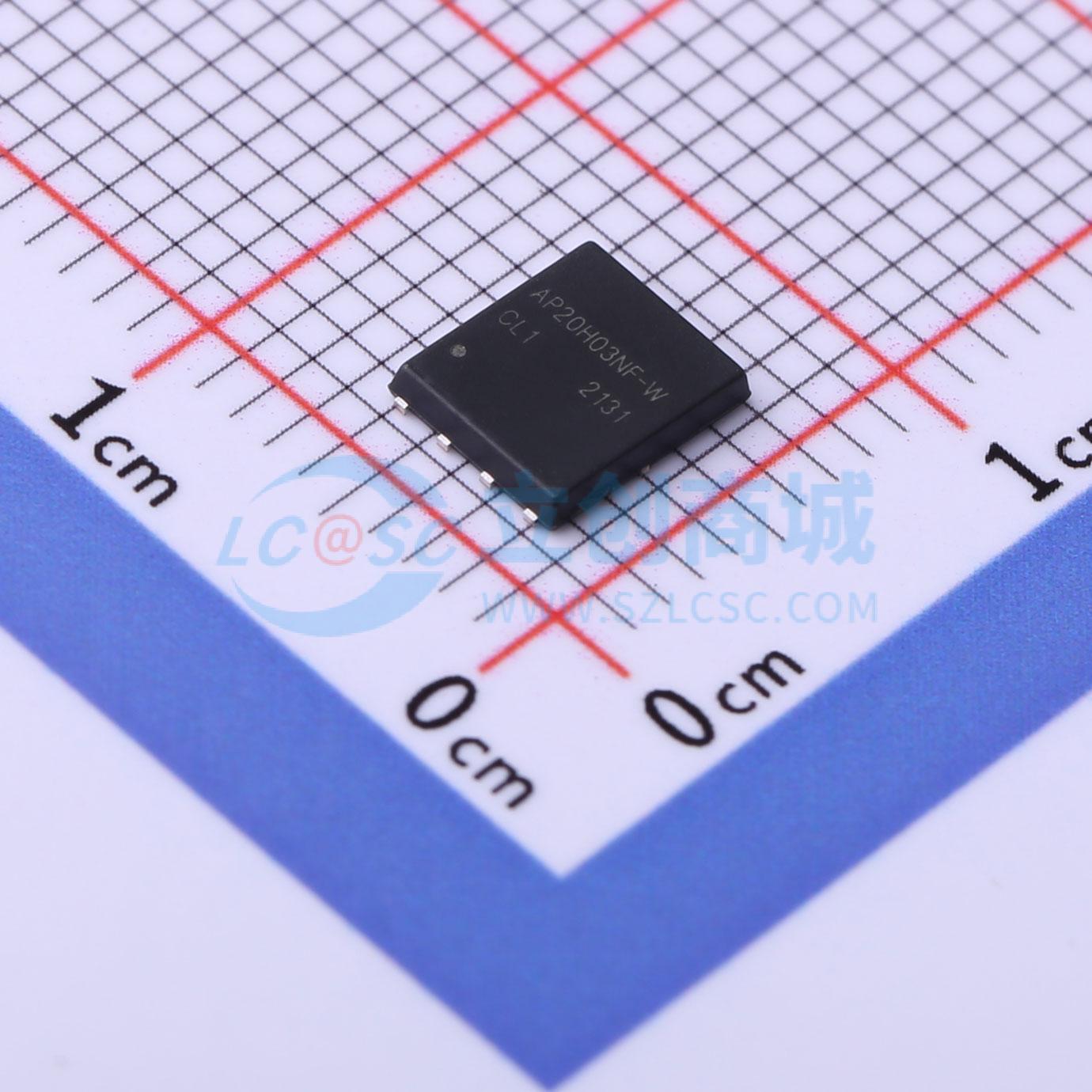

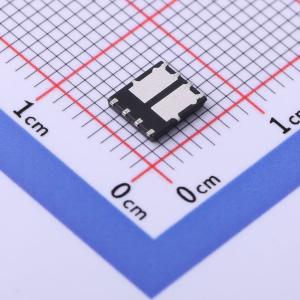

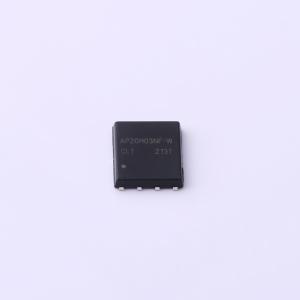

温馨提醒：图片仅供参考，商品以实物为准
AP20H03NF
N沟道,电流:24.7A,耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP20H03NF
- 商品编号
- C3011481
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 24.7A | |
| 导通电阻(RDS(on)) | 12mΩ@10V | |
| 耗散功率(Pd) | 19.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 9.82nC@4.5V | |
| 输入电容(Ciss) | 896pF | |
| 反向传输电容(Crss) | 108pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
AP8H04S采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- V D S = 30V
- I D = 24.7A
- RDS(ON)< 12 m Ω@ VGS=10 V (典型值:8.5 m Ω )
应用领域
- 锂电池保护
- 无线冲击
- 手机快充
