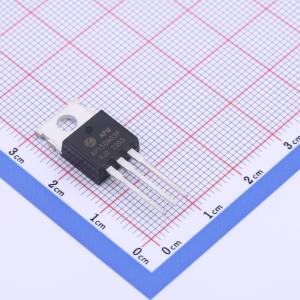

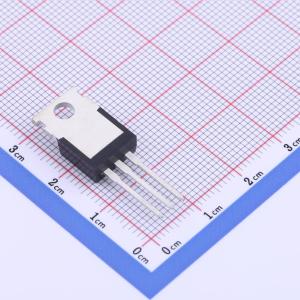

温馨提醒：图片仅供参考，商品以实物为准
AP150N03P
1个N沟道 耐压:30V 电流:150A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP150N03P
- 商品编号
- C3011289
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 4mΩ@10V | |
| 耗散功率(Pd) | 86.8W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 31.6nC@4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 3.075nF | |
| 反向传输电容(Crss) | 315pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 400pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AP150N03P/T采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至 4.5 V 的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30 V \quad ID = 150 A
- RDS(ON)< 4 m Ω@ VGS=10 V
应用领域
- 电池保护
- 负载开关
- 不间断电源
