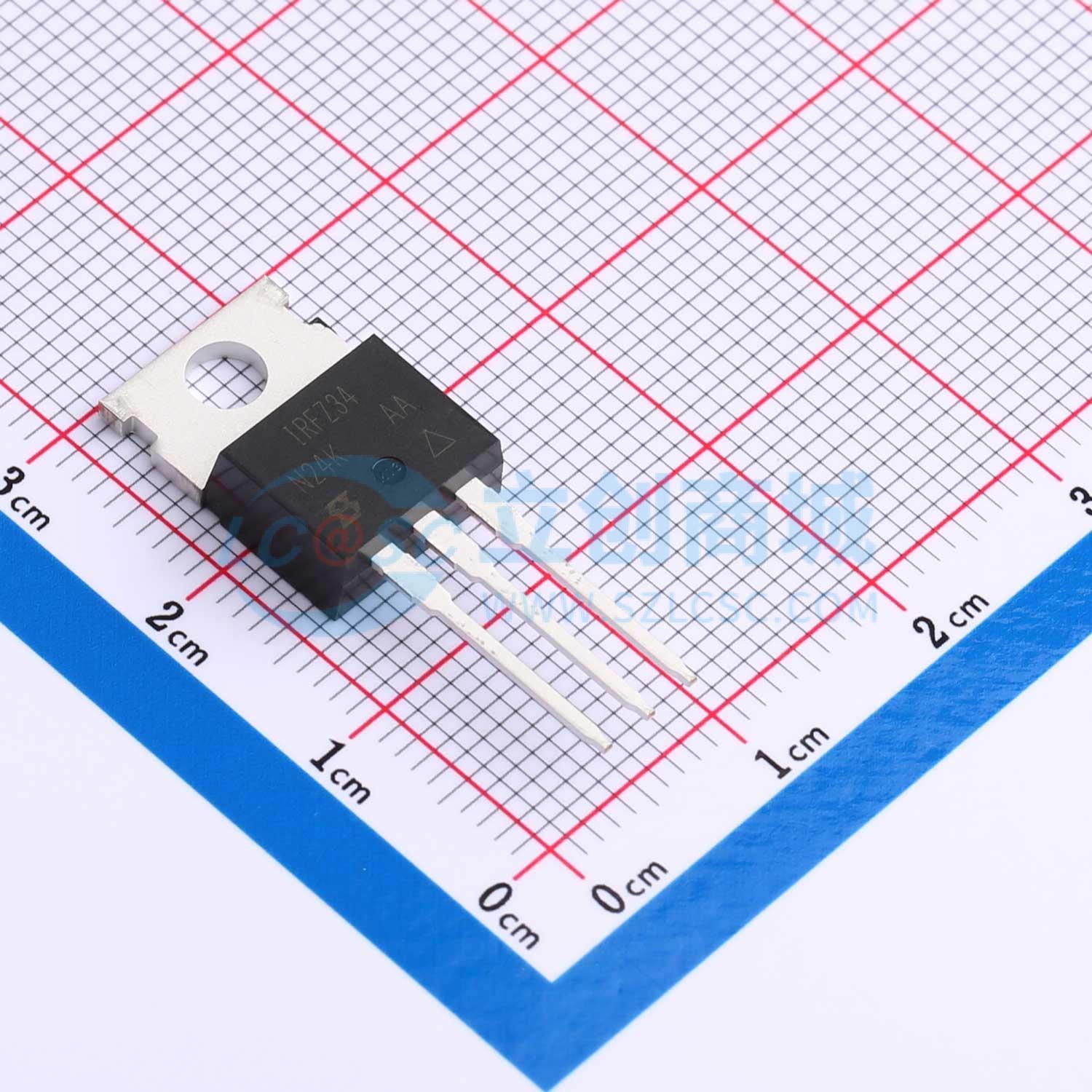

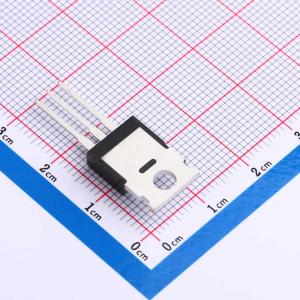

温馨提醒：图片仅供参考，商品以实物为准
IRFZ34PBF
1个N沟道 耐压:60V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 第三代功率MOSFET提供快速开关、坚固的器件设计、低导通电阻和成本效益的最佳组合。TO-220AB封装普遍适用于功率耗散水平约为50W的所有商业-工业应用。TO-220AB的低热阻和低封装成本使其在整个行业中得到广泛认可。
- 品牌名称
- VISHAY(威世)
- 商品型号
- IRFZ34PBF
- 商品编号
- C3008985
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 3.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 50mΩ@10V | |
| 耗散功率(Pd) | 88W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 46nC@10V | |
| 输入电容(Ciss) | 1.2nF | |
| 反向传输电容(Crss) | 100pF@25V | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 600pF |
商品特性
- 低栅极电荷Qg，驱动要求简单
- 改善了栅极、雪崩和动态dV/dt鲁棒性
- 对电容、雪崩电压和电流进行了全面表征
- 规定了有效输出电容Coss
应用领域
- 开关模式电源（SMPS）
- 不间断电源
- 高速功率开关
- 高压隔离 = 2.5 kVRMS（t = 60 s，f = 60 Hz）
