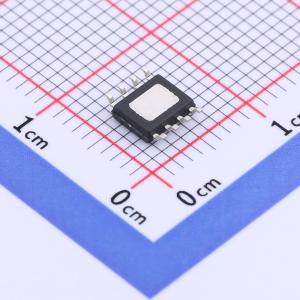

LN4871MP-G

3W BTL 音频功率放大器带关断模式

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LN4871为单声道桥接音频功率放大电路，在5V输入电压条件下，能够为3Ω负载提供3W功率的稳定输出，总谐波失真和噪声不超过10%。当LN4871使能端接VDD时，芯片进入关断模式，该模式下IQ < 0.1uA(Typ.)。LN4871专门为需要大功率输出和高保真要求的便携式产品所设计。
品牌名称: natlinear(南麟)
商品型号: LN4871MP-G
商品编号: C3007977
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.016克(g)

商品参数

	属性	参数值
	总谐波失真+噪声(THD+N)	0.13%
	静态电流(Iq)	6.5mA
	工作温度	-40℃~+85℃

商品概述

LN4871为单声道桥接音频功率放大电路，在5V输入电压条件下，能够为3Ω负载提供3W功率的稳定输出，总谐波失真和噪声不超过10%。当LN4871使能端接VDD时，芯片进入关断模式，该模式下IQ < 0.1uA(Typ.)。LN4871专门为需要大功率输出和高保真要求的便携式产品所设计。仅需很少的外部元件，专用于高品质音频功率放大。可以工作的电压范围为2.0V到6V。LN4871内置过热关断电路，同时内置了杂音消除电路，可以消除芯片启动和关断过程中的咔嗒声或噼噗声。增益稳定，外部增益可调。

商品特性

无输出耦合电容、自举电容或缓冲电路
稳定的固定增益
热关断功能
超小型封装：SOP8, ESOP8等
外部增益控制

应用领域

低电压供电的音频系统
笔记本和台式电脑
便携电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	扬声器通道数	单声道
	输出功率	3Wx1@3Ω；2.5Wx1@4Ω
	工作电压	2V~6V
