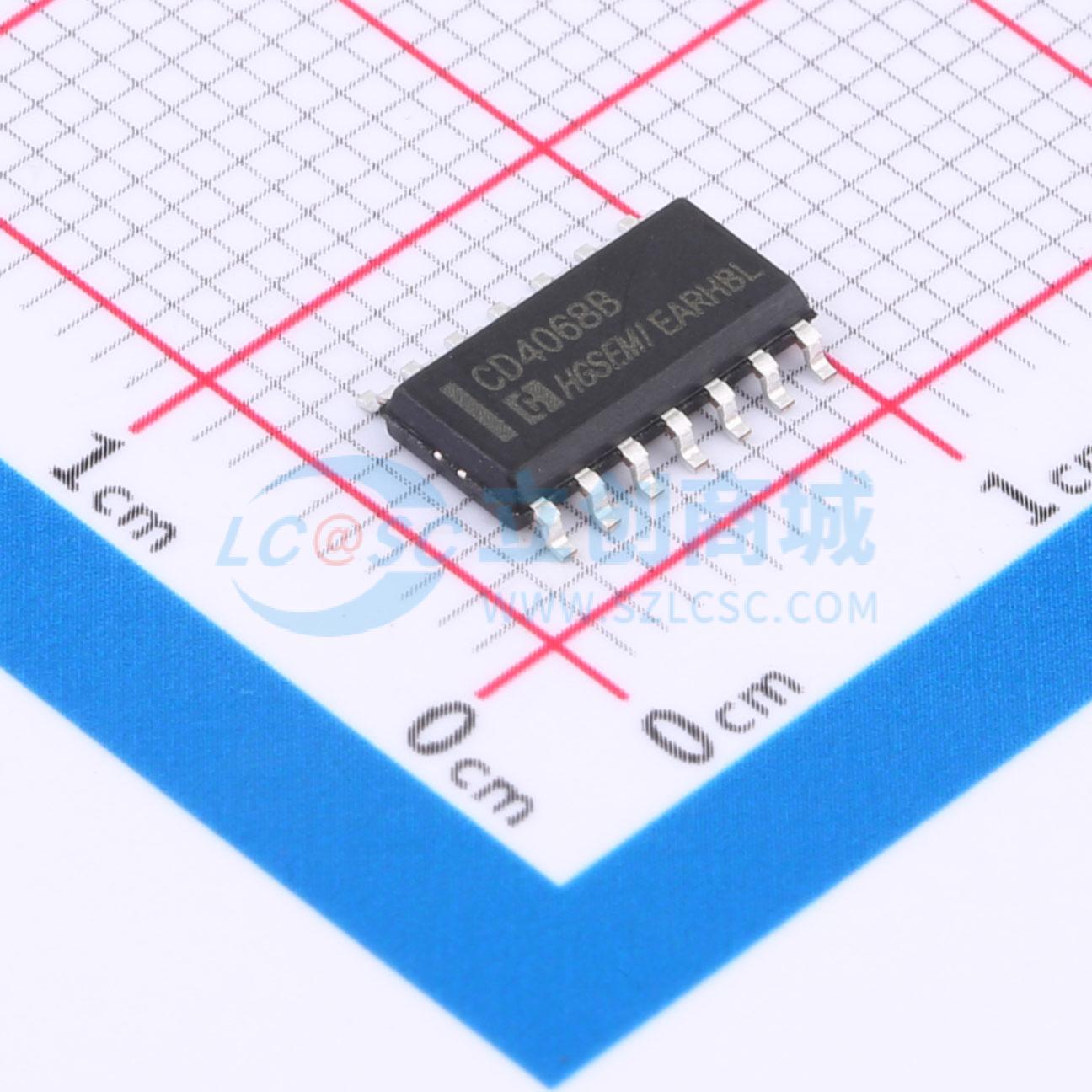

CD4068BM/TR
8-input And Gate/Nand Gate
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是8输入与门/与非门，输出经过全缓冲，具有高抗噪性，输出阻抗变化不影响模式。在推荐的VDD电源电压范围3V至15V（相对于VSS，通常为地）内工作。未使用的输入必须连接到VDD、VSS或另一个输入。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4068BM/TR
- 商品编号
- C3007966
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门；与门 | |
| 通道数 | 1 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 110ns@15V,50pF；150ns@10V,50pF；300ns@5V,50pF | |
| 工作温度 | -40℃~+105℃ | |
| 输入通道数 | 8 |
