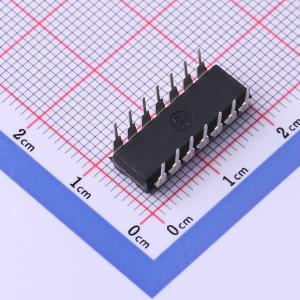

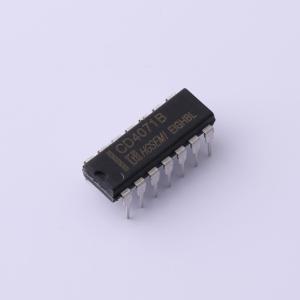

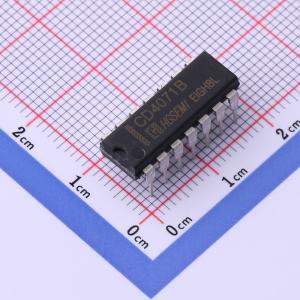

温馨提醒：图片仅供参考，商品以实物为准
CD4071BE
4路2输入或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4071是一款4路2输入或门电路，输出具有缓冲，可提高噪声抗扰度和减小输出阻抗变化的影响。推荐的工作电压范围是3V至15V，以VSS为参考。未使用的输入引脚必须连接到VDD、VSS或另一个输入。主要应用于工业和汽车领域。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4071BE
- 商品编号
- C3007968
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 250nA；1uA；500nA | |
| 灌电流(IOL) | 1mA；6.8mA；2.6mA | |
| 拉电流(IOH) | 6.8mA；3.2mA；2.6mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 45ns@15V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
商品概述
CD4071B 是一款 4 路 2 输入或门电路，输出具有缓冲，可提高噪声抗扰度和减小输出阻抗变化的影响。推荐的工作电压范围是 3V 至 15V，以 VSS 为参考。未使用的输入引脚必须连接到 VDD、VSS 或另一个输入。主要应用于工业和汽车领域。
商品特性
- 输入和输出具有缓冲
- 标准的对称输出特性
- 5V、10V、15V 参数标准
- 工作温度范围：-40℃~+85℃
- 封装形式：DIP-14/SOP-14/TSSOP-14
应用领域
工业和汽车领域
