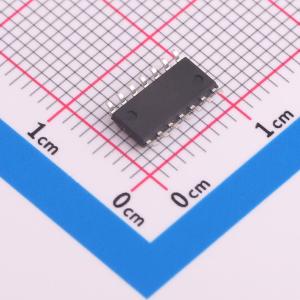

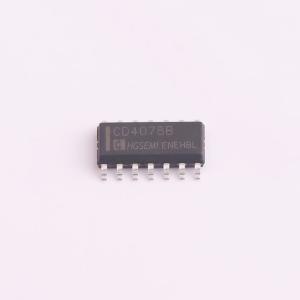

温馨提醒：图片仅供参考，商品以实物为准
CD4078BM/TR
CMOS 八输入或非/或门，高压类型
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4078B 或非/或门为系统设计人员提供了直接实现正逻辑 8 输入或非和或功能的方法，并对现有的 CMOS 门系列进行了补充。CD4078B 型号采用 14 引脚双列直插式塑料封装（后缀为 N）、14 引脚小外形封装（后缀为 M）和 14 引脚薄型收缩小外形封装（后缀为 MT）。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4078BM/TR
- 商品编号
- C3007969
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 8 | |
| 工作电压 | 5V~18V | |
| 静态电流(Iq) | 5uA | |
| 输入高电平(VIH) | 11V；7V；3.5V | |
| 输入低电平(VIL) | 1.5V；3V；4V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 14.95V；9.95V；4.95V | |
| 输出低电平(VOL) | 50mV；50mV；50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 75ns@10V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 8 |
