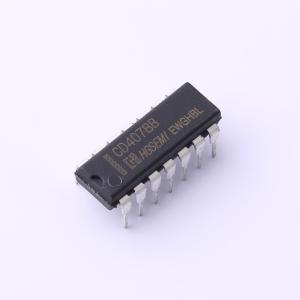

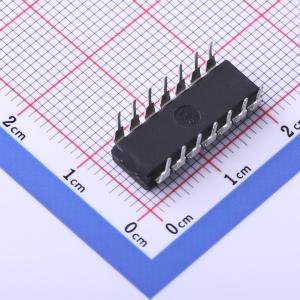

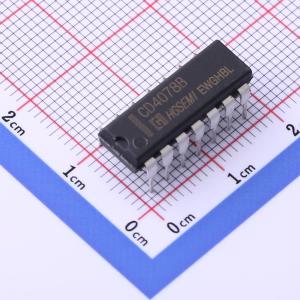

CD4078BE
CMOS 八输入或非/或门，高压类型
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供了直接实现正逻辑 8 输入或非和或功能的解决方案，补充了现有的 CMOS 门系列。有 14 引脚双列直插式塑料封装（N 后缀）、14 引脚小外形封装（M 后缀）和 14 引脚薄收缩小外形封装（MT 后缀）。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4078BE
- 商品编号
- C3007970
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门；或门 | |
| 通道数 | 1 | |
| 工作电压 | 5V~18V | |
| 静态电流(Iq) | 5uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 14.95V；9.95V；4.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 110ns@15V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 8 |
