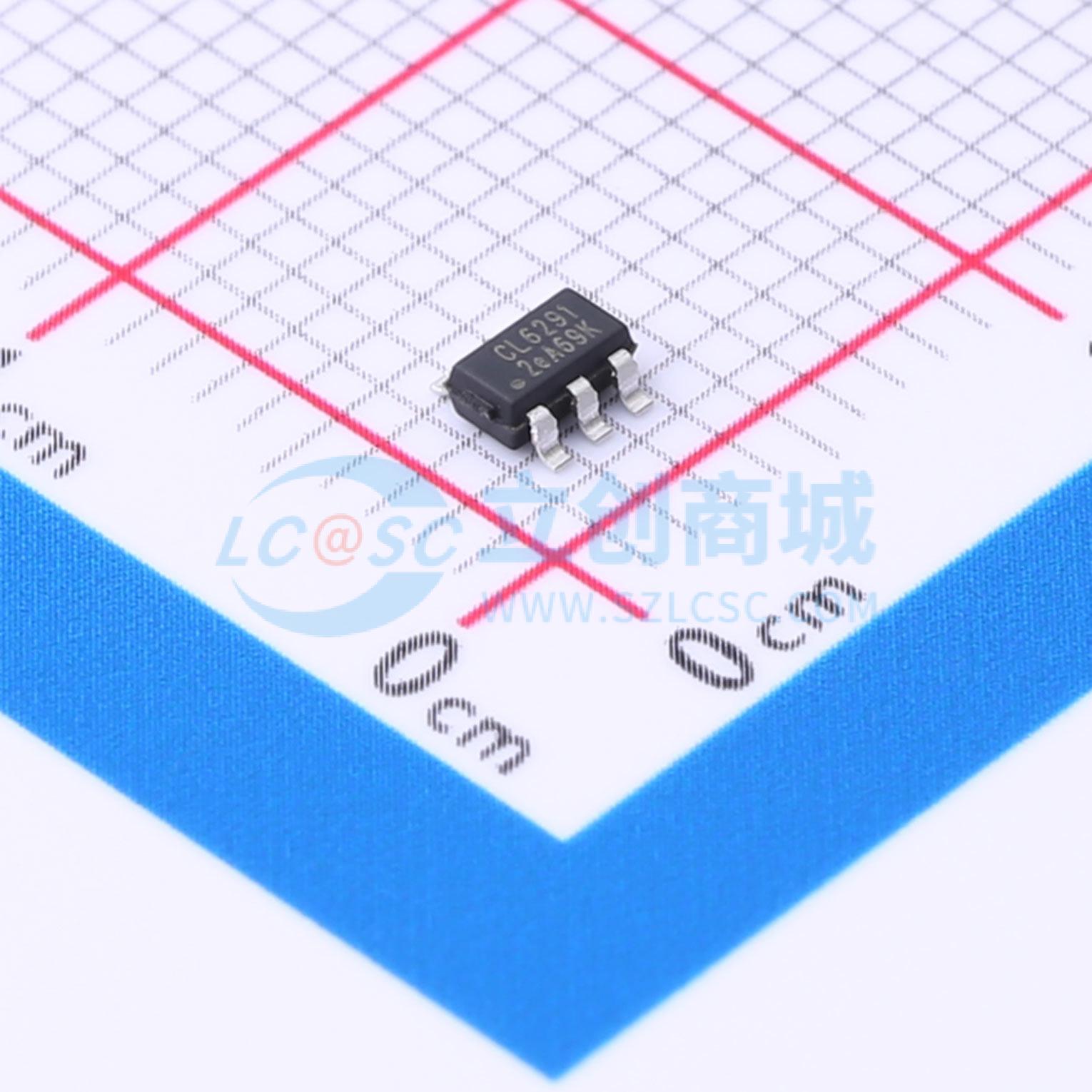

温馨提醒：图片仅供参考，商品以实物为准
CL6291
CL6291是一款高效率升压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CL6291是一款微小型、高效率、升压型DC/DC调整器。电路由电流模PWM控制环路、误差放大器、斜波补偿电路、比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作,可以从锂电池供电下直接输出高达18V的电压,CL6291内置一个4A的功率开关和软启动保护电路。高达93%的转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定输出电压,开关频率控制在1.2MHz,有效的为客户节省外围电感成本,同时用23-6的封装还能实现输出短路保护、输出过电压保护和过温保护。
- 品牌名称
- CHIPLINK(芯联)
- 商品型号
- CL6291
- 商品编号
- C2995662
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2V~6V | |
| 输出电压 | - | |
| 输出电流 | 4A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
CL6291是一款微小型、高效率、升压型DC/DC调整器。电路由电流模PWM控制环路，误差放大器，斜波补偿电路，比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作，可以从锂电池供电下直接输出高达18V的电压，CL6291内置一个4A的功率开关和软启动保护电路。高达93%的转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定输出电压，开关频率控制在1.2mHz，有效的为客户节省外围电感成本，同时用23 - 6的封装还能实现输出短路保护，输出过电压保护和过温保护。
商品特性
- 效率高达93%
- 3.6V输入升压至12V
- 输出短路保护
- 输出过压保护
- FB基准电压0.6V
- 工作温度 - 40°C至85°C
- 内置软启动功能
应用领域
- 传感器
- 可穿戴设备
- 便携式医疗设备
- 电池后备电源
