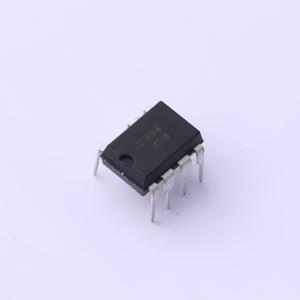

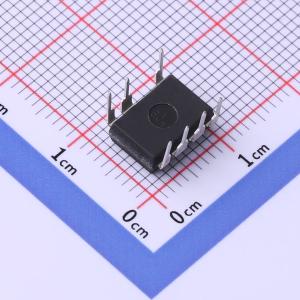

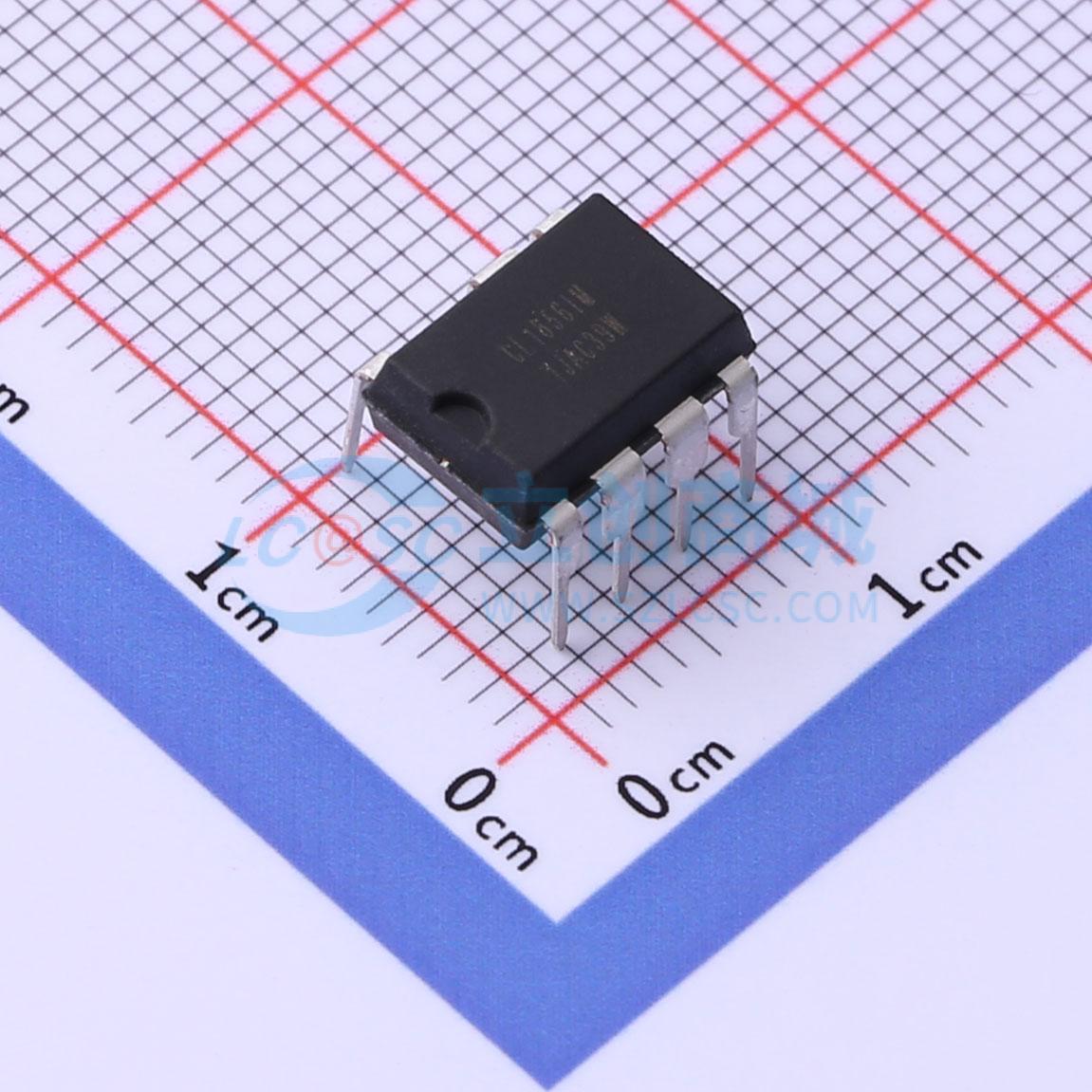

CL1856IM
QR-PWM反激式PWM反激(SSR)控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CL185X是一款集成度更高的PWM反激式功率开关，集成了多种高压MOSFET。它具备多种功能以提高效率，满足 DoE Level VI 和 EU CoC V5 Tier-2 等全球标准。同时，它还提供了出色的电磁干扰（EMI）改善方案，并内置了完善的保护功能
- 品牌名称
- CHIPLINK(芯联)
- 商品型号
- CL1856IM
- 商品编号
- C2995678
- 商品封装
- DIP-7
- 包装方式
- 盒装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 10V~25V | |
| 开关频率 | 65kHz | |
| 最大占空比 | 80% | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | CCM；QR | |
| 反馈方式 | 副边反馈 |
商品特性
- CL185X是一款高度集成的PWM反激式电源开关，集成了多种高压MOSFET。它具备多种功能以提高效率，满足全球标准要求，如美国能源部（DoE）六级能效标准和欧盟CoC V5 Tier-2标准。同时，它还提供了出色的EMI改善方案，并内置了完善的保护功能。
- CL185X是一款多模式控制器。在满载时，该IC根据交流输入线电压工作在固定频率CCM模式或准谐振（QR）模式，从而在通用输入电压下实现满载时的高效率。在正常负载下，它工作在QR模式。当负载变轻时，它以谷底开关的绿色模式工作，以实现高效率。当负载非常小时，IC工作在突发模式，以最小化待机功耗。因此，在整个负载范围内都能实现高效率。
- CL185X还内置了电流检测和反馈环路的前沿消隐（LEB）功能，以屏蔽任何输入信号中的尖峰噪声。内部斜率补偿可在通用交流输入范围内限制恒定输出。锯齿波过频功能用于改善EMI。
- 同时，CL185X还提供多种保护功能，如过负载保护（OLP）、VDD过压保护（VDD OVP）、输出过压保护和VDD过压保护，以防止电路因异常情况而损坏。
- CL185X提供SOP7和DIP7封装。
- CL185X可与电流检测同步整流控制器（如CLR6300）配合使用，以实现更高的转换效率和非常紧凑的功率密度。
- PWM模式下65kHz固定频率模式。
- 65kHz下内置12ms软启动。
- 极低的启动电流（<6uA）。
- 轻载时0.5mA超低工作电流。
- 可编程自适应突发控制，用于轻载效率，具有低输出纹波和可听噪声抑制功能。
- 可编程自适应频率混洗和斜率补偿（适用于QR和PWM模式）。
- 逐周期电流限制的电流模式控制。
- 内置斜率和负载调节补偿。
- CS引脚前沿消隐（LEB）。
- 欠压锁定（UVLO）。
- 故障保护：VDD过压、零电流检测（ZCD）过压和欠压、输出短路、过流、过负载保护（OLP）和引脚故障。
- 光耦短路保护和反馈开路保护。
- 采用高压CMOS工艺，具有出色的ESD保护。
应用领域
- 开关型AC/DC适配器和电池充电器。
- ATX待机电源。
- 开放式开关电源和CD(R)。
- 机顶盒（STB）。
- 384X替代方案。
