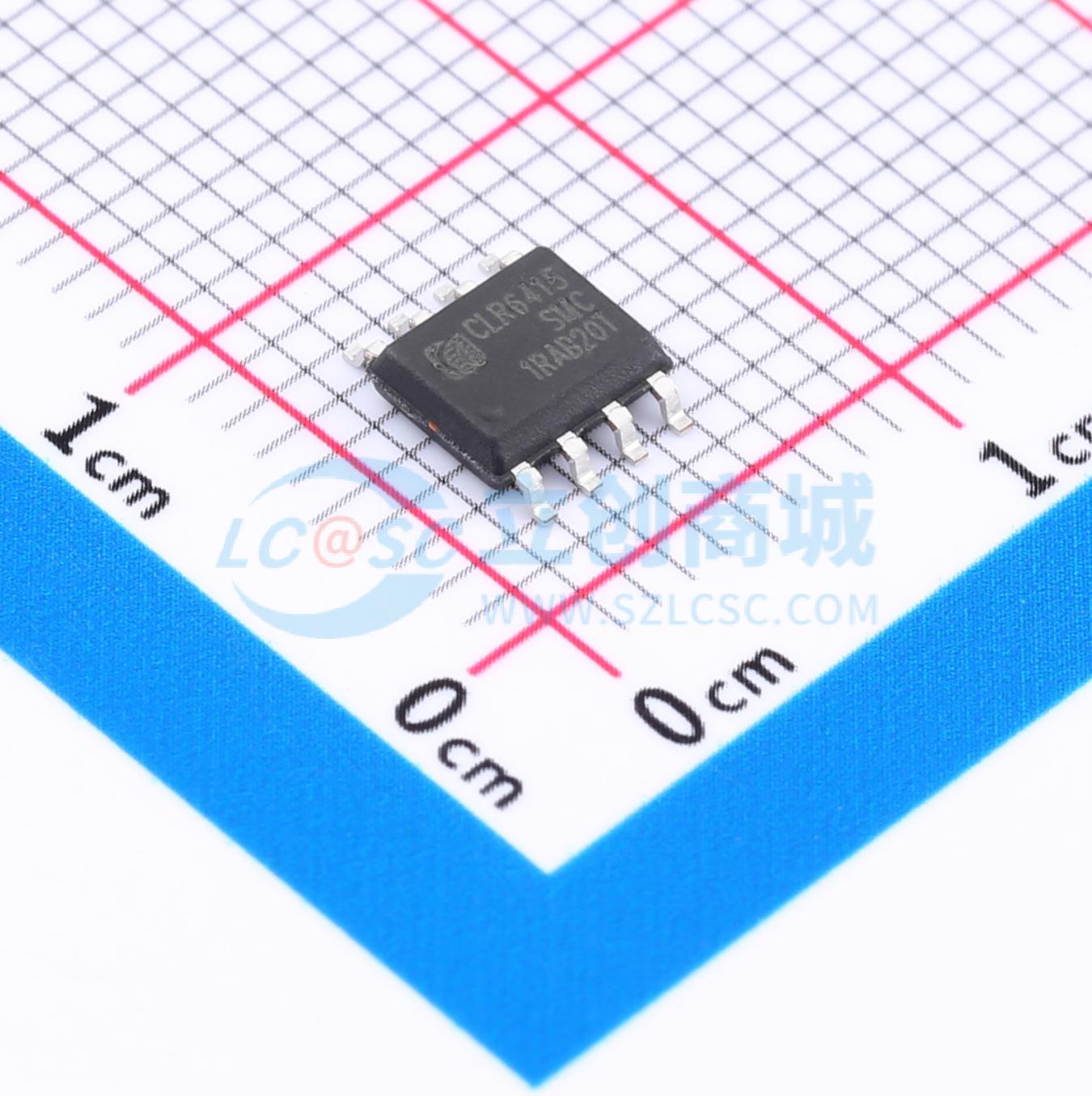

温馨提醒：图片仅供参考，商品以实物为准
CLR6415SMC
CCM同步整流控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CLR64XX是一款高性能高耐压的副边同步整流控制芯片，适用于AC-DC反激变换系统，支持DCM、QR和CCM多种工作模式的电源系统。用于替换反激系统中次级整流肖特基二极管。CLR64XX采用多样化VCC供电技术，在不需要辅助绕组供电的情况下，能保证AC-DC控制器在多种输出电压条件下，芯片VCC供电都会不出现欠压。
- 品牌名称
- CHIPLINK(芯联)
- 商品型号
- CLR6415SMC
- 商品编号
- C2995685
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.156克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 200kHz | |
| 晶体管耐压 | 60V | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM；QR；DCM | |
| 反馈方式 | 副边反馈 |
商品概述
CLR64XX是一款高性能高耐压的副边同步整流控制芯片，适用于AC-DC反激变换系统，支持DCM、QR和CCM多种工作模式的电源系统。用于替换反激系统中次级整流肖特基二极管。CLR64XX采用多样化VCC供电技术，在不需要辅助绕组供电的情况下，能保证AC-DC控制器在多种输出电压条件下，芯片VCC供电都会不出现欠压。
商品特性
- 兼容DCM、CCM和QR反激转换器
- 输出电压直接供给VCC
- 150μA低静态电流
- 4.5A驱动电流保证MOSFET快速关断
- 支持最大200kHz开关频率
- 支持低输出电压工作
- 采用SOP8封装形式
应用领域
- 移动设备充电器
- 适配器
- 反激转换器
