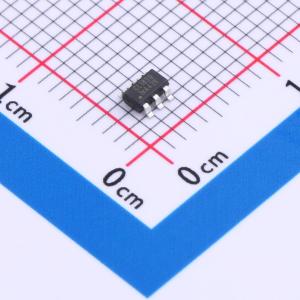

温馨提醒：图片仅供参考，商品以实物为准
CL1850
QR-PWM反激式控制器(SSR)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CL1850是一款高度集成的PWM反激式功率开关，集成了多种高压MOSFET。它具备多种功能以提高效率，满足如美国能源部（DoE）六级能效标准和欧盟行为准则（EU CoC）V5 Tier 2等全球标准要求。同时，它还提供了出色的电磁干扰（EMI）改善方案，并内置了完善的保护功能
- 品牌名称
- CHIPLINK(芯联)
- 商品型号
- CL1850
- 商品编号
- C2995679
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 10V~25V | |
| 开关频率 | 61kHz~69kHz | |
| 耗散功率(Pd) | 408mW | |
| 最大占空比 | 85% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | CCM；QR | |
| 反馈方式 | 副边反馈 |
商品特性
- CL1850是一款高度集成的PWM反激式电源开关，集成了多种高压MOSFET。它具备多种功能以提高效率，满足全球标准要求，如美国能源部（DoE）六级能效标准和欧盟CoC V5 Tier-2标准。同时，它还提供出色的EMI改善方案，并内置了完善的保护功能。
- CL1850是一款多模式控制器。在满载时，该IC根据交流输入线电压工作在固定频率CCM模式或QR模式，从而在通用输入电压和满载条件下实现高效率。在正常负载时，它工作在QR模式。当负载变轻时，它以谷底开关的绿色模式工作，以实现高效率。当负载非常小时，IC工作在突发模式，以最小化待机功耗。因此，在整个负载范围内都能实现高效率。
- CL1850还内置了电流检测和反馈环路的前沿消隐（LEB）功能，以屏蔽任何输入信号中的尖峰噪声。内部斜率补偿可在通用交流输入范围内限制恒定输出。锯齿波过频功能用于改善EMI。
- 同时，CL1850还提供多种保护功能，如过负载保护（OLP）、VDD过压保护（VDD OVP）、输出过压保护和VDD过压保护，以防止电路因异常情况而损坏。
- CL1850提供SOT - 23 - 6L和DIP8封装。
- CL1850可与电流检测同步整流控制器（如CLR66XX）配合使用，以实现更高的转换效率和非常紧凑的功率密度。
- PWM模式下65kHz固定频率模式
- 65kHz下内置12ms软启动
- 极低的启动电流（<6μA）
- 轻载时0.5mA超低工作电流
- 可编程自适应突发控制，用于轻载效率优化，具有低输出纹波和可听噪声抑制功能。
- 在QR和PWM模式下可编程自适应频率混洗和斜率补偿
- 具有逐周期电流限制的电流模式控制
- 内置斜率和负载调节补偿
- CS引脚前沿消隐（LEB）
- 欠压锁定（UVLO）
- 故障保护：VDD过压、ZCD过压和欠压（ZCD OVP & UVP）、输出短路、过流、过负载保护（OLP）和引脚故障
- 光耦短路保护和反馈开路保护
- 采用具有出色ESD保护的高压CMOS工艺
应用领域
- 开关型AC/DC适配器和电池充电器
- ATX待机电源
- 开放式开关电源和CD(R)
- 机顶盒（STB）384X替代方案
