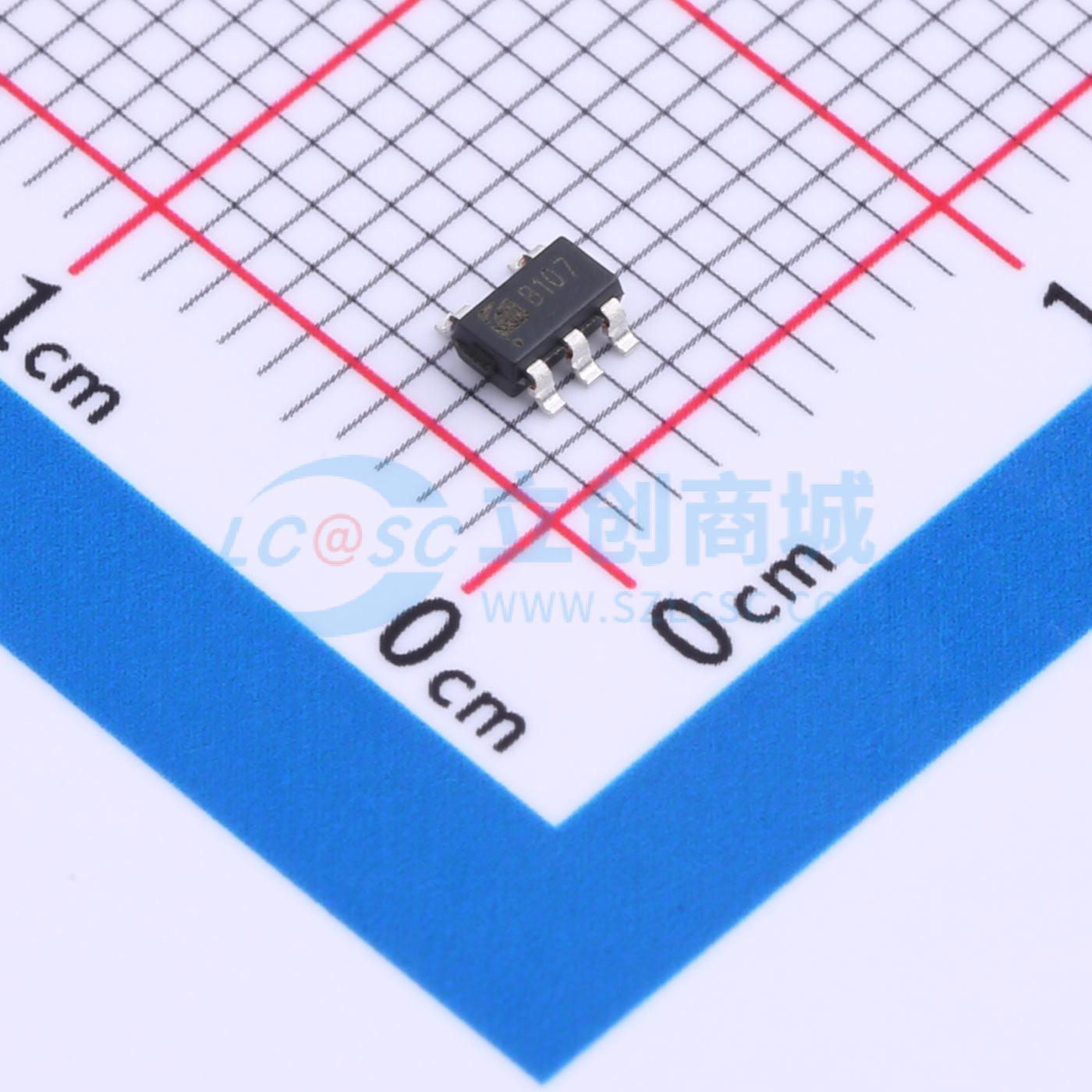

温馨提醒：图片仅供参考，商品以实物为准
CL1651BB
1.2A持续带载，同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CL1651XX系列是一款高效、高频的同步降压DC-DC转换器,最高可带载1.2A连续电流。可在2.7V到6V的宽输入电源电压下工作,内部的主开关和同步开关管的RDS(ON)非常小,从而传导损耗很小,效率很高。工作开关频率为1.5MHz/2.2MHz两种工作频率,输出纹波很小,同时只需要很小的外围电感和电容。
- 品牌名称
- CHIPLINK(芯联)
- 商品型号
- CL1651BB
- 商品编号
- C2995663
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~6V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
CL1651XX 系列是一款高效、高频的同步降压 DC-DC 转换器，最高可带载 1.2A 连续电流。CL1651XX 系列可在 2.7V 到 6V 的宽输入电源电压下工作。内部的主开关和同步开关管的 RDS(ON)非常小，从而传导损耗很小，效率很高。该款芯片工作开关频率为 1.5MHz/2.2MHz 两种工作频率，输出纹波很小，同时只需要很小的外围电感和电容。
商品特性
- 输入电压范围 2.7 - 6V
- 输入 OVP 保护（典型值：6.5V）
- 2A 持续带载电流
- 输出纹波小
- 内置软启动以减小浪涌电流
- 100% Duty - cycle 工作能力
- 短路保护，过温保护功能
- 绿色封装: SOT23 - 5
应用领域
- LCD 电视
- 机顶盒
- 网络计算机
- 迷你笔记本电脑
- 路由器连接点
