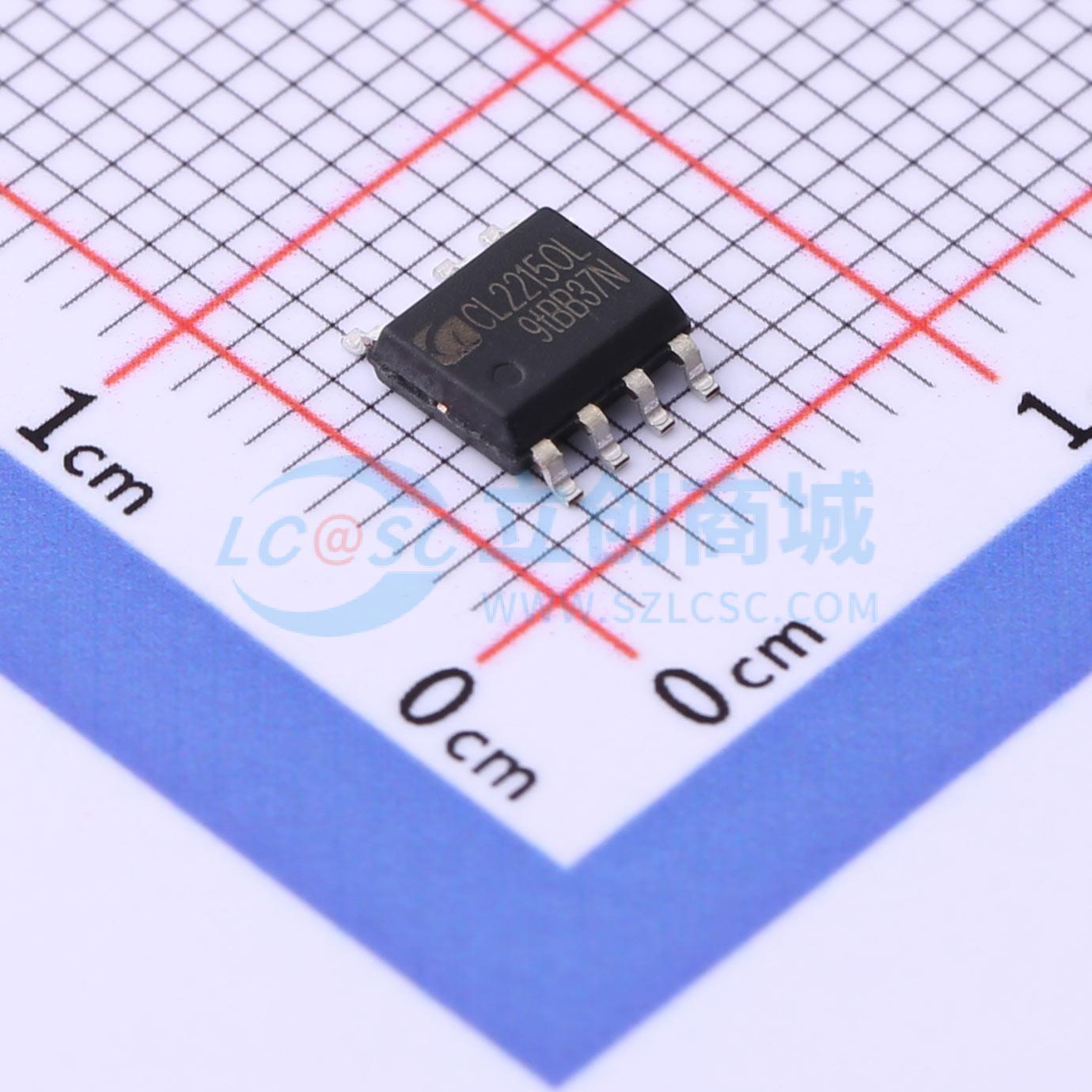

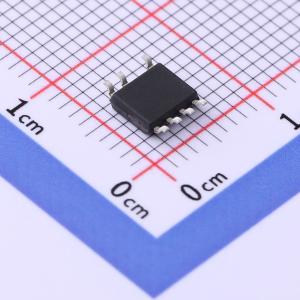

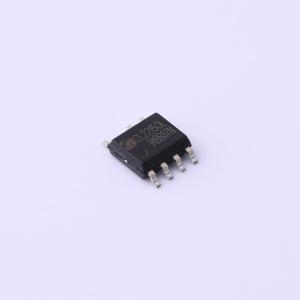

CL2215OL
ACDC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CL22XX是一款适用于低功率AC / DC充电器和适配器应用的高性能PWM电源开关控制器，它可在初级侧进行检测和调节，集高精度恒定电压（CV）和恒定电流（CC）控制于一体，省去了光电耦合器和431比较器。内部集成了650V的高压功率开关管，最大限度减少了系统元件数量，适用于低成本高性能的设计。 在CC控制中，电流和输出功率设置可以通过CS引脚上的检测电阻Rcs进行外部调节。
- 品牌名称
- CHIPLINK(芯联)
- 商品型号
- CL2215OL
- 商品编号
- C2995671
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 11V~27V | |
| 开关频率 | 75kHz | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -20℃~+150℃ | |
| 工作模式 | PFM 调制；PWM 调制 | |
| 反馈方式 | 原边反馈 |
商品概述
CL22XX是一款适用于低功率AC / DC充电器和适配器应用的高性能PWM电源开关控制器，它可在初级侧进行检测和调节，集高精度恒定电压（CV）和恒定电流（CC）控制于一体，省去了光电耦合器和431比较器。内部集成了650V的高压功率开关管，最大限度减少了系统元件数量，适用于低成本高性能的设计。
在CC控制中，电流和输出功率设置可以通过CS引脚上的检测电阻Rcs进行外部调节。在CV控制中，利用FB电阻的分压比使输出电压进行外部调节。另外通过内置的线损补偿可以实现良好的负载调节。系统在CV模式和轻载条件下工作在PFM模式，在CC模式和重载时工作在PWM模式。多模式操作实现高性能和高效率。该芯片消耗非常低的工作电流，可以实现小于75mW的待机功耗。
CL22XX提供全面的自动恢复保护功能，包括逐周期限流，VCC过压保护（VCC OVP），短路保护，过载保护，内置前沿消隐，VCC欠压锁定（UVLO），OTP等。
商品特性
- 满足6级能效，待机功率低于75mW
- 原边反馈，省去TL431和光电耦合器及控制回路补偿
- 多模式PWM / PFM操作
- ±5%恒压精度，±5%恒流精度
- 线损补偿可调节
- 软栅驱动器具有良好的EMI性能
- 音频无噪声操作
- 短路保护功能
- 可调输出恒定电压、恒定电流及功率
- 逐周期电流限制
- 内置线电压和初级绕组电感补偿
- 内置自适应电流峰值调节
- 内置前沿消隐电路（LEB）
- 带回滞环欠压锁定功能（UVLO）
- VCC OVP保护功能和VCC电压钳位功能
- 内置OTP保护功能
- 内置650V高压MOS功率管
应用领域
- 手机/无绳电话充电器
- 数码相机充电器
- 小功率电源适配器
- 电脑/电视辅助电源
- 替代线性电源
