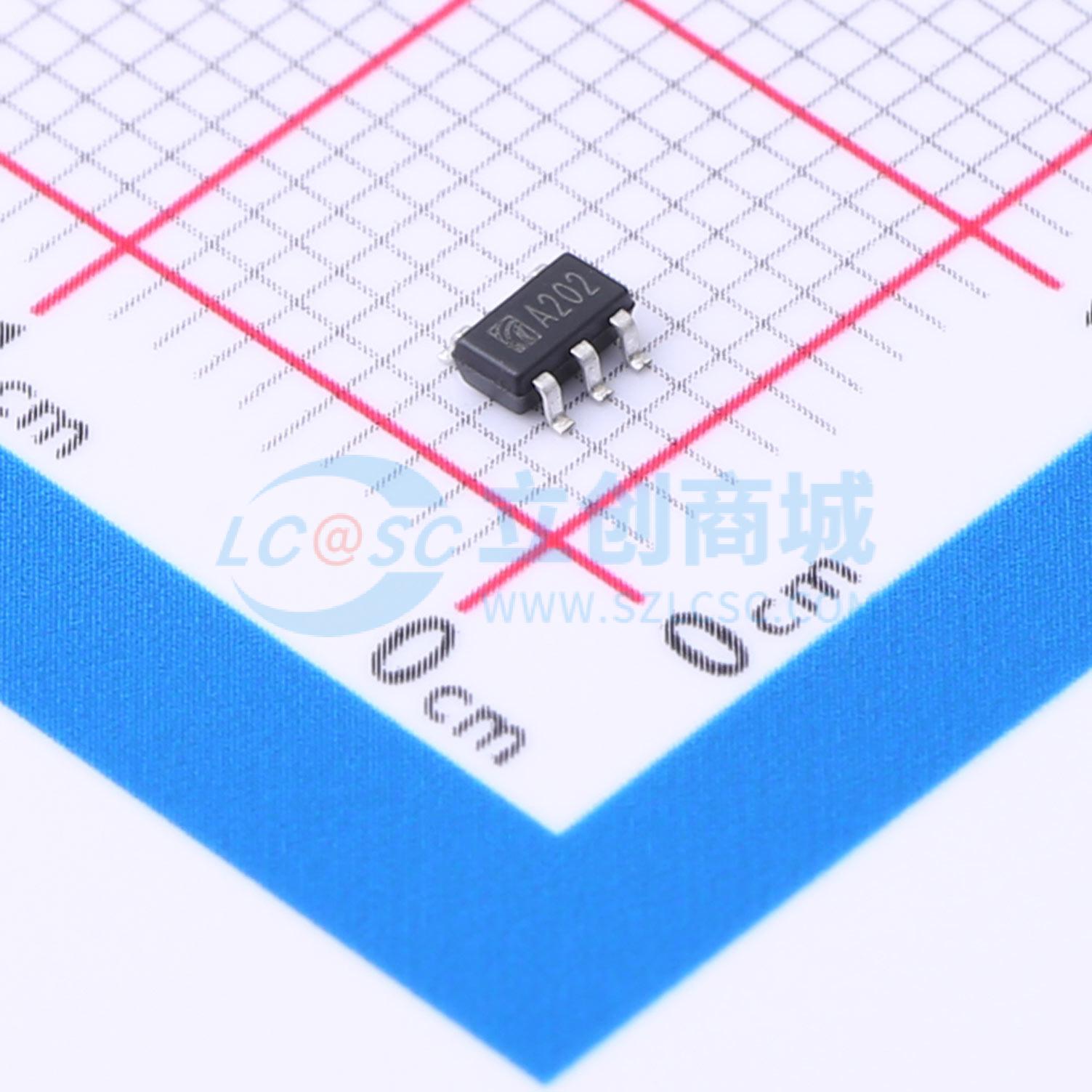

CL1652A

2A持续带载，同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CL1652XX系列是一款高效、高频的同步降压DC-DC转换器,最高可带载2A连续电流。可在2.7V到5.5V的宽输入电源电压下工作,内部的主开关和同步开关管的RDS(ON)非常小,从而传导损耗很小,效率很高。工作开关频率为1.5MHz/2.2MHz,输出纹波很小,同时只需要很小的外围电感和电容。内置软启动以减小浪涌电流,具有100% Duty-cycle工作能力和短路保护、过温保护功能。
品牌名称: CHIPLINK(芯联)
商品型号: CL1652A
商品编号: C2995664
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.036克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

CL1652XX 系列是一款高效、高频的同步降压 DC-DC 转换器，最高可带载 2A 连续电流。CL1652XX 系列可在 2.7V 到 5.5V 的宽输入电源电压下工作。内部的主开关和同步开关管的 RDS(ON)非常小，从而传导损耗很小，效率很高。该款芯片工作开关频率为 1.5MHz/2.2MHz 两种工作频率，输出纹波很小，同时只需要很小的外围电感和电容。

商品特性

输入电压范围 2.7 - 5.5V
2A 持续带载电流
输出纹波小
工作频率为 1.5MHz/2.2MHz
内置软启动以减小浪涌电流
100% Duty-cycle 工作能力
短路保护，过温保护功能
绿色封装: SOT23-5

应用领域

USB 分接器
机顶盒
POS 机
迷你笔记本电脑
路由器连接点

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	2A
	开关频率	1.5MHz
	工作温度	-

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
