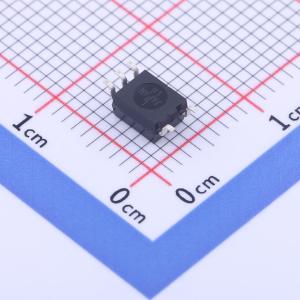

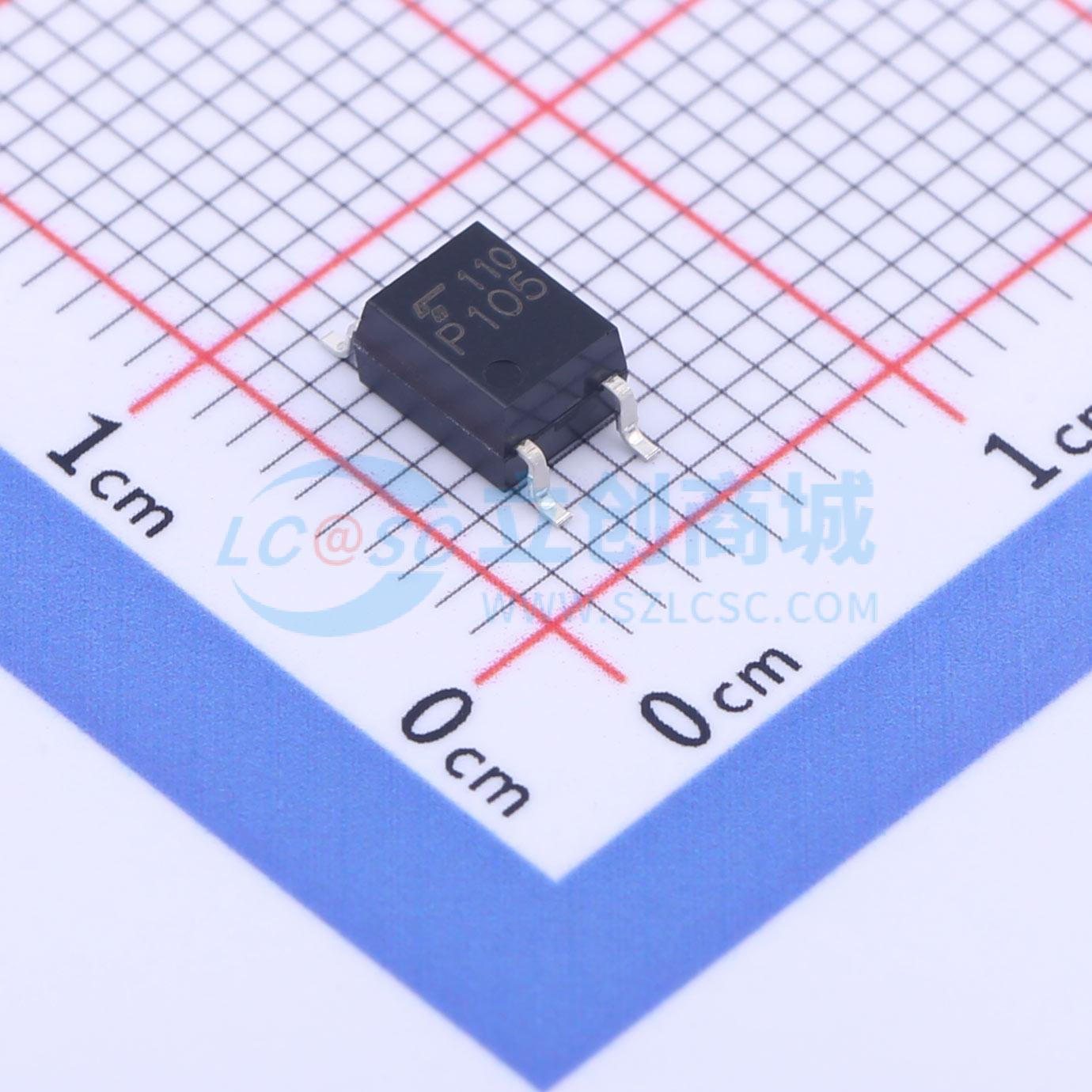

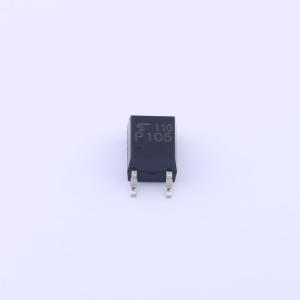

TLP105(TPL,F)
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由一个红外发光二极管与一个高增益、高速光电探测器光耦合组成。TLP105 采用 6 引脚 MFSOP 封装。TLP105 采用图腾柱输出，能够吸电流和拉电流。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP105(TPL,F)
- 商品编号
- C2990748
- 商品封装
- SOP-5-175mil
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 250ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 250ns | |
| 输入阈值电流(FH) | 1.6mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 75mW | |
| 输出电压 | 20V | |
| 正向压降(Vf) | 1.57V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 10mA |
