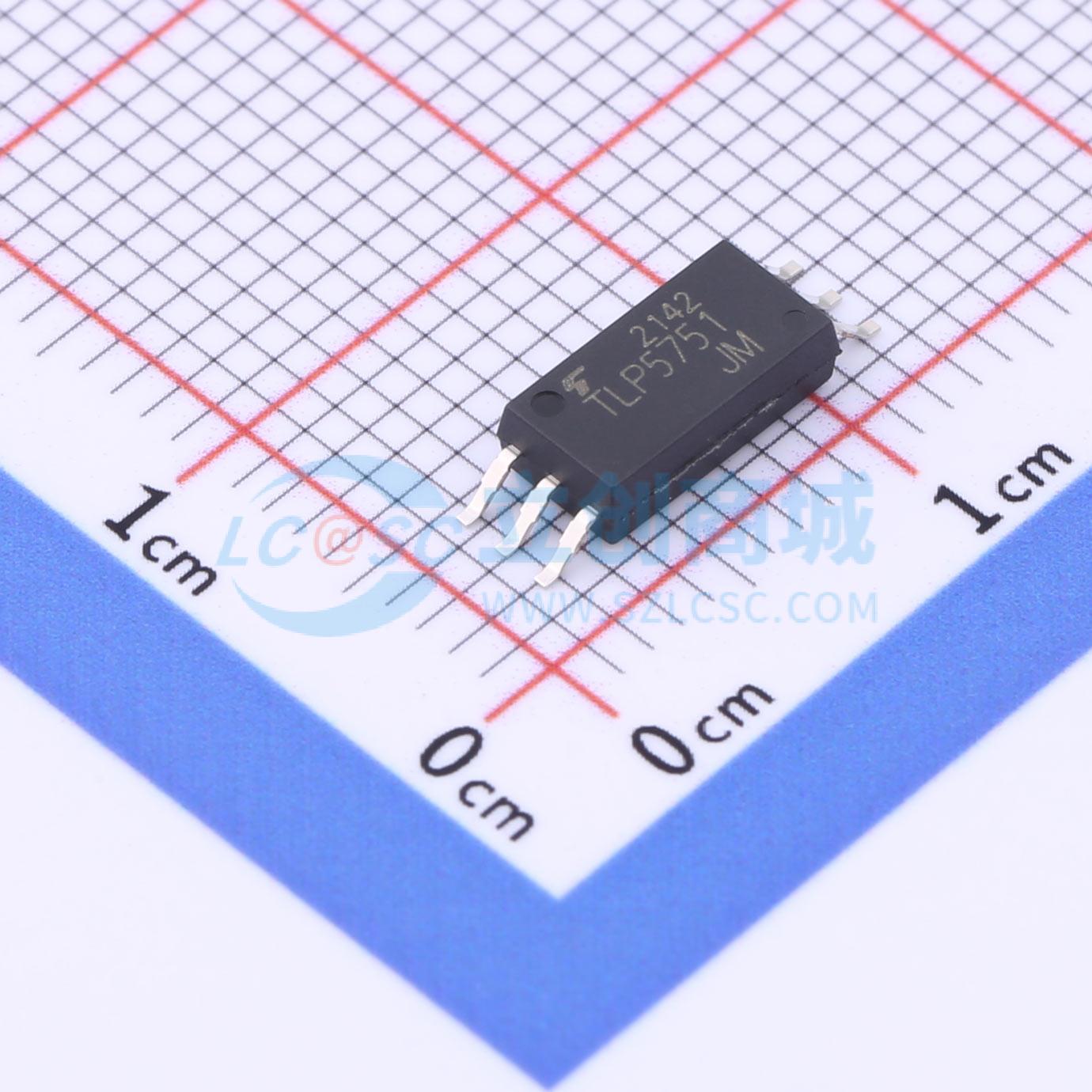

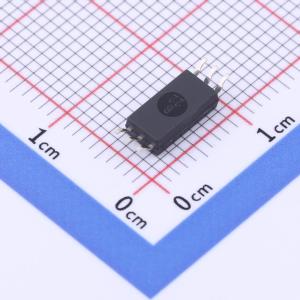

温馨提醒：图片仅供参考，商品以实物为准
TLP5751(TP4,E
TLP5751(TP4,E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由红外 LED 和集成的高增益、高速光电探测器组成，采用 6 引脚 SO6L 封装。比 8 引脚 DIP 封装小 50%，符合国际安全标准的加强绝缘等级要求，因此在需要安全标准认证的设备中可以减小安装面积。具有内部法拉第屏蔽，保证了 ±35kV/μs 的共模瞬态抗扰度。特别是具有轨到轨输出，可实现系统的稳定运行和更好的开关性能。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP5751(TP4,E
- 商品编号
- C2991189
- 商品封装
- SOP-6
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 1.55V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 35kV/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+110℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 150ns | |
| 传播延迟 tpHL | 150ns | |
| 输入阈值电流(FH) | 4mA | |
| 输出电压 | 14.7V | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 15mA |
