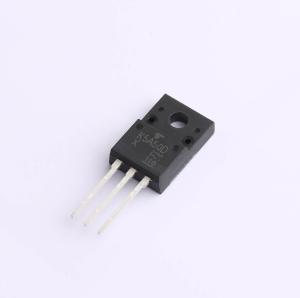

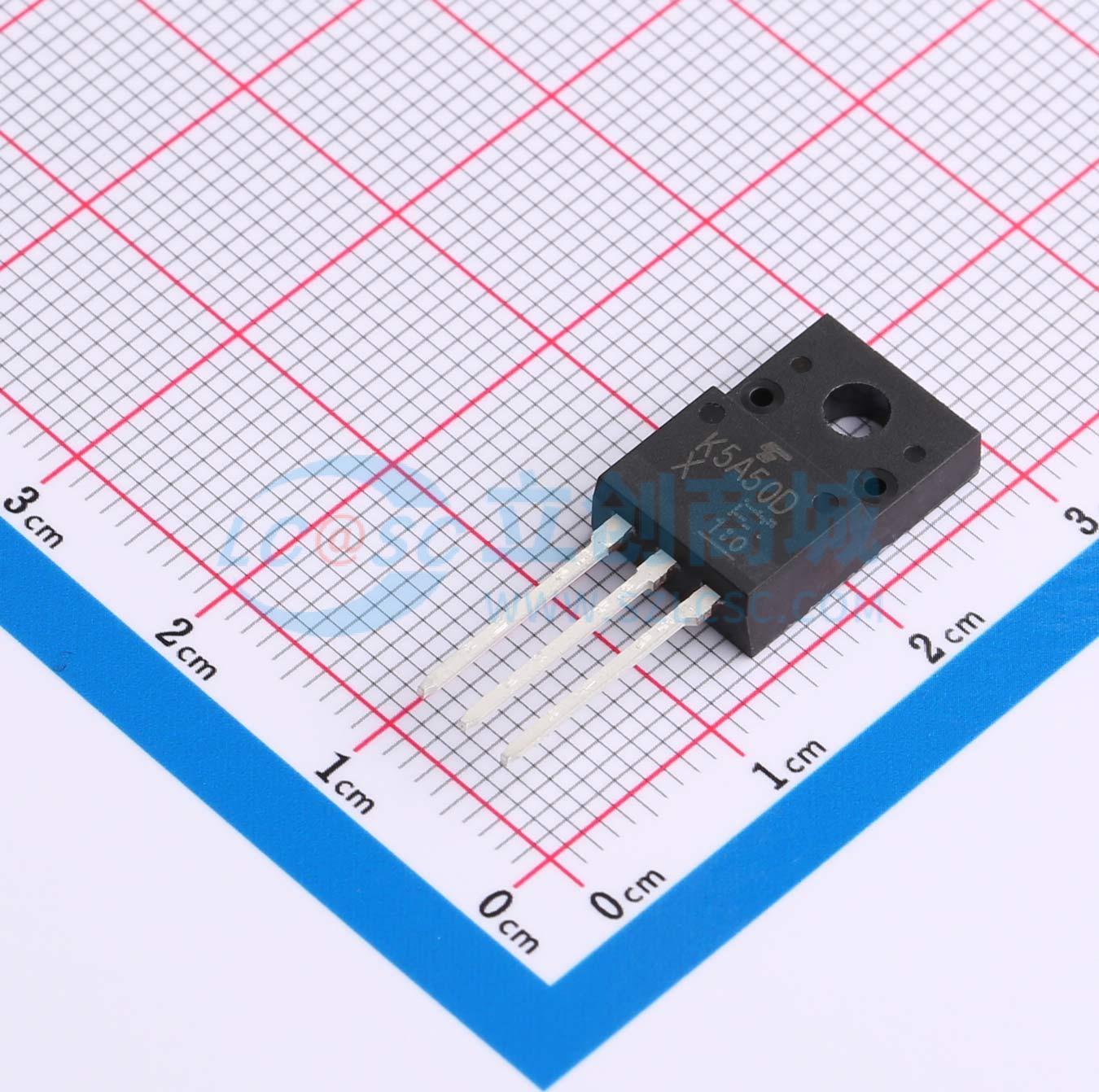

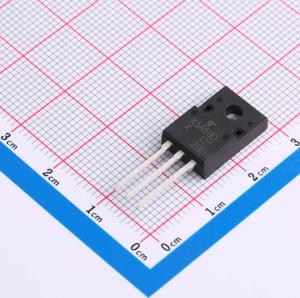

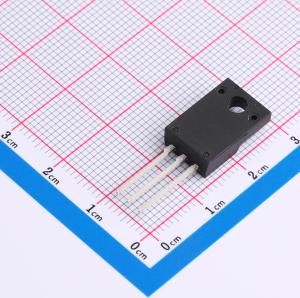

TK5A50D(STA4,X,M)
1个N沟道 耐压:500V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低漏源导通电阻：RDS(ON) = 1.3Ω（典型值）。 高正向传输导纳：|Yfs| = 3.0S（典型值）。 低漏电流：IDSS = 10μA（最大值） (VDS = 500V)。 增强模式：Vth = 2.4-4.4V (VDS = 10V, ID = 1mA)
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TK5A50D(STA4,X,M)
- 商品编号
- C2990813
- 商品封装
- TO-220SIS
- 包装方式
- 管装
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 1.5Ω@10V | |
| 耗散功率(Pd) | 35W | |
| 阈值电压(Vgs(th)) | 4.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 11nC@10V | |
| 输入电容(Ciss) | 490pF | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 55pF |
商品概述
GL30P10A8采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通状态漏源电阻（RDS(ON)）。它可用于多种应用场景。其封装形式为TO - 220，符合RoHS标准。
商品特性
- 低漏源导通电阻:RDS(ON) = 1.3 Ω(典型值)
- 高正向传输导纳:|Yfs| = 3.0 S(典型值)
- 低漏电流:IDSS = 10 \mu A(最大值)(VDS = 500 V)
- 增强型模式:V\textth = 2.4 至 4.4 V(V\textDS = 10 V,I\textD = 1 mA)
应用领域
-开关稳压器应用
