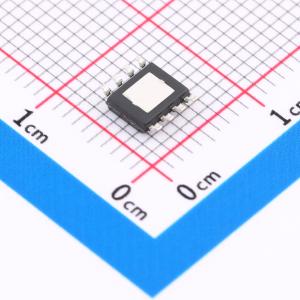

BTS5030-1EJA
单通道12V智能高端功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BTS5030 - 1EJA是一款导通电阻为30 mΩ的单通道智能高端功率开关，采用PG - DSO - 8 - 43 EP露焊盘封装，具备保护功能和诊断功能。该功率晶体管由一个带电荷泵的N沟道垂直功率MOSFET构成。此器件采用Smart6技术集成
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS5030-1EJA
- 商品编号
- C2990798
- 商品封装
- DSO-8-EP
- 包装方式
- 编带
- 商品毛重
- 1.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V~28V | |
| 导通电阻 | 30mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP)；过流保护(OCP) |
商品概述
BTS5030-1EJA 是一款30 mΩ单通道智能高边功率开关，采用PG-DSO-8-43 EP外露焊盘封装，提供保护功能和诊断。该功率晶体管由带电荷泵的N沟道垂直功率MOSFET构成。该器件集成了Smart6技术。它特别设计用于在恶劣的汽车环境中驱动高达2 * P21W的灯泡以及LED。
应用领域
- 适用于阻性、感性和容性负载
- 替代电磁继电器、保险丝和分立电路
- 最适合用于具有大浪涌电流的负载，如灯泡
