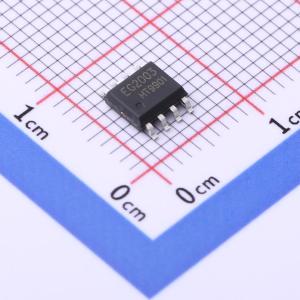

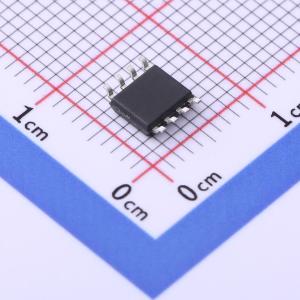

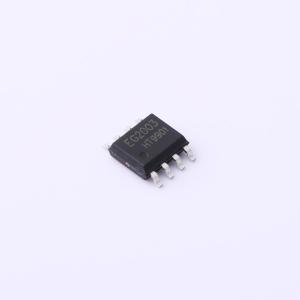

温馨提醒：图片仅供参考，商品以实物为准
EG2003
MOS管驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EG2003是一款高性价比的MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、欠压保护电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源DC-DC中的驱动电路。 EG2003高端的工作电压可达200V，低端Vcc的电源电压范围宽10V~20V。该芯片输入通道HIN内建了一个200K下拉电阻，LIN内建了一个200K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力I O +/-0.3A/0.6A，采用SOP8封装。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG2003
- 商品编号
- C2987443
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 600mA | |
| 拉电流(IOH) | 300mA | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 70ns | |
| 下降时间(tf) | 35ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -45℃~+125℃ | |
| 输入低电平(VIL) | -300mV~1V | |
| 静态电流(Iq) | 200uA |
商品概述
EG2003是一款高性价比的MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、欠压保护电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源DC-DC中的驱动电路。 EG2003高端的工作电压可达200V，低端Vcc的电源电压范围宽10V~20V。该芯片输入通道HIN内建了一个200K下拉电阻，LIN内建了一个200K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力I O +/ - 0.3A/0.6A，采用SOP8封装。
商品特性
- 高端悬浮自举电源设计，耐压可达200V
- 适应5V、3.3V输入电压
- 最高频率支持500KHz
- VCC和VB端电源带欠压保护
- 低端VCC电压范围10V - 20V
- 输出电流能力|0 +/ - 0.3A/0.6A
- 内建死区控制电路，HIN输入通道高电平有效，控制高端HO输出；LIN输入通道低电平有效，控制低端LO输出
- 外围器件少
- 封装形式：SOP - 8
应用领域
- 移动电源高压快充开关电源
- 无线充电驱动器
- 变频水泵控制器
- DC - DC电源
- 无刷电机驱动器
