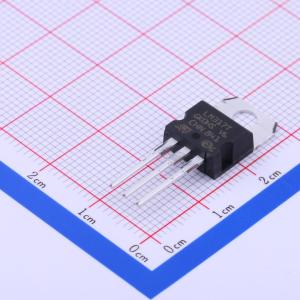

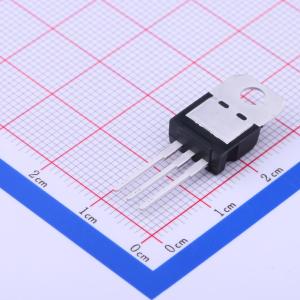

温馨提醒：图片仅供参考，商品以实物为准
LM317T
1.2V~37V 1.5A 40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1.2 V - 37 V可调稳压器
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM317T
- 商品编号
- C361026
- 商品封装
- TO-220AB-3
- 包装方式
- 管装
- 商品毛重
- 2.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 40V | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 80dB@(120Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 0.003%Vout | |
| 功能特性 | 热关断；过流保护 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
LM217、LM317是采用TO-220、TO-220FP和D²PAK封装的单片集成电路，用作正可调电压调节器。它们设计用于提供超过1.5A的负载电流，输出电压可在1.2V至37V范围内调节。标称输出电压通过电阻分压器选择，使用简便，无需储备多种固定调节器。
商品特性
- 输出电压范围1.2V至37V
- 输出电流超过1.5A
- 0.1%的线路和负载调节率
- 可浮地操作以适应高压
- 具备完整的保护功能：限流、热关断和SOA控制
- 输出与调节端子之间的内部参考电压为1.25V
- 调节电流最小化（最大100μA），且随线路和负载变化保持稳定
- 输出电压可通过电阻分压器设置，公式为VO = VREF(1 + R2/R1) + IADJ R2（VREF=1.25V）
- 可作为精密电流调节器，电流计算公式为IO = 1.25V/R1（忽略IADJ时）
- 作为浮地调节器，仅关注输入输出差分电压
应用领域
- 可调电压调节系统
- 精密电流调节系统
- 高压电源调节
- 12V电池充电器
- 带保护二极管的电压调节器
- 慢启动15V调节器
- 5V电子关断调节器
- 数字选择输出调节器
- 限流6V充电器
