温馨提醒：图片仅供参考，商品以实物为准

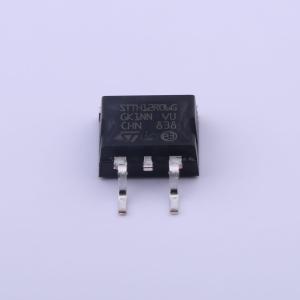

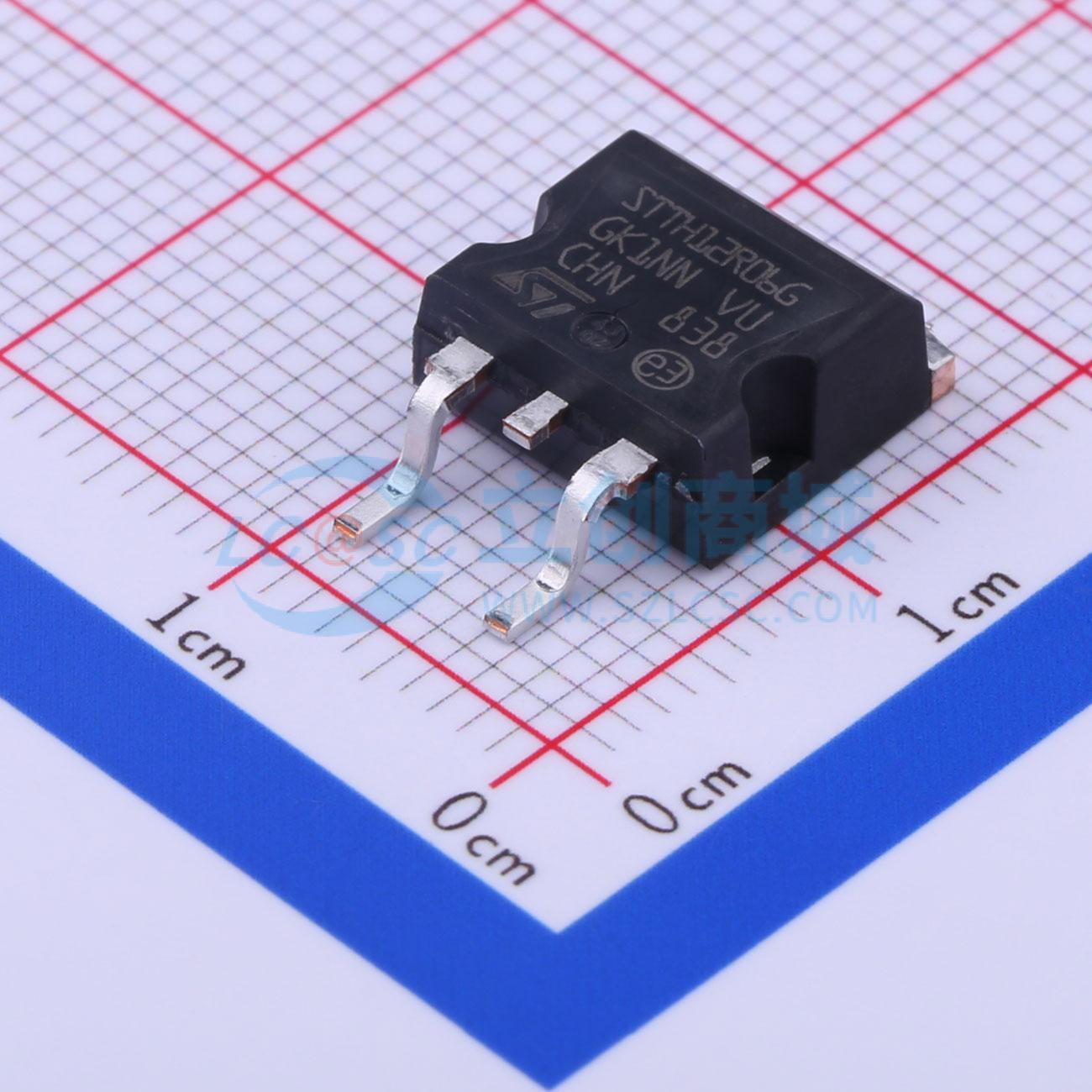

STTH12R06G-TR

600V 12A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 600 V、12 A Turbo 2超高速二极管
品牌名称: ST(意法半导体)
商品型号: STTH12R06G-TR
商品编号: C361047
商品封装: D2PAK
包装方式: 编带
商品毛重: 1.929克(g)

商品参数

	属性	参数值
	整流电流	12A
	反向电流(Ir)	45uA@600V
	非重复峰值浪涌电流 (Ifsm)	100A

商品概述

STTH12R06采用ST Turbo 2 600V技术。该器件有多种封装型号：TO-220AC STTH12R06D、TO-220FPAC STTH12R06FP、D²PAK STTH12R06G、TO-220AC insulated STTH12R06DIRG。环氧树脂符合UL94 V0标准。冷却方式为传导（C）。推荐扭矩值为0.4至0.6N·m。

商品特性

超快开关
低反向恢复电流
低热阻
减少开关损耗
封装绝缘电压：TO220AC绝缘型为2500 VRMS，TO-220FPAC为2000 VDC
传导损耗计算公式：P=1.16×I_F(AV)+0.053I_F²(RMS)

应用领域

连续模式功率因数校正中的升压二极管
硬开关条件下的应用
电源中的续流二极管
其他功率开关应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	通用二极管
	二极管配置	-
	正向压降(Vf)	2.9V@12A
	直流反向耐压(Vr)	600V
