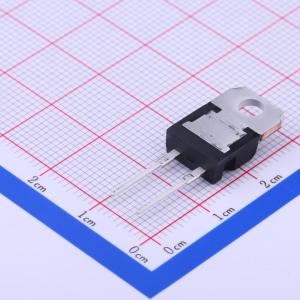

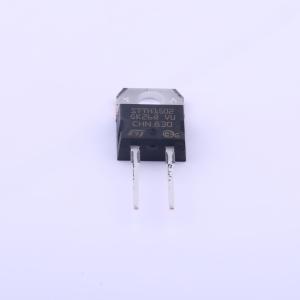

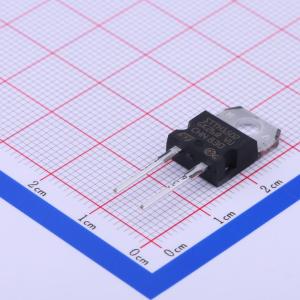

温馨提醒：图片仅供参考，商品以实物为准
STTH1502D
200V 15A
- 描述
- 200 V，15 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1502D
- 商品编号
- C361048
- 商品封装
- TO-220AC-2
- 包装方式
- 管装
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 1.15V@30A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 15A | |
| 反向电流(Ir) | 10uA@200V | |
| 非重复峰值浪涌电流 (Ifsm) | 150A |
商品概述
STTH1502采用新型200V平面Pt掺杂技术，特别适用于开关模式基极驱动和晶体管电路。封装形式为TO-220AC、TO-220FPAC和TO-220 Ins，该器件用于低压、高频逆变器、续流和极性保护。
商品特性
- 极低的导通损耗
- 可忽略的开关损耗
- 低正向和反向恢复时间
- 高结温
- 绝缘封装TO-220FPAC，电气绝缘2000 VDC
- TO-220AC Ins，电气绝缘2500 VRMS
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值：0.8 Nm
- 最大扭矩值：1.0 Nm
应用领域
- 开关模式基极驱动电路
- 晶体管电路
- 低压、高频逆变器
- 续流电路
- 极性保护
