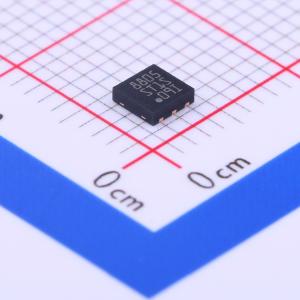

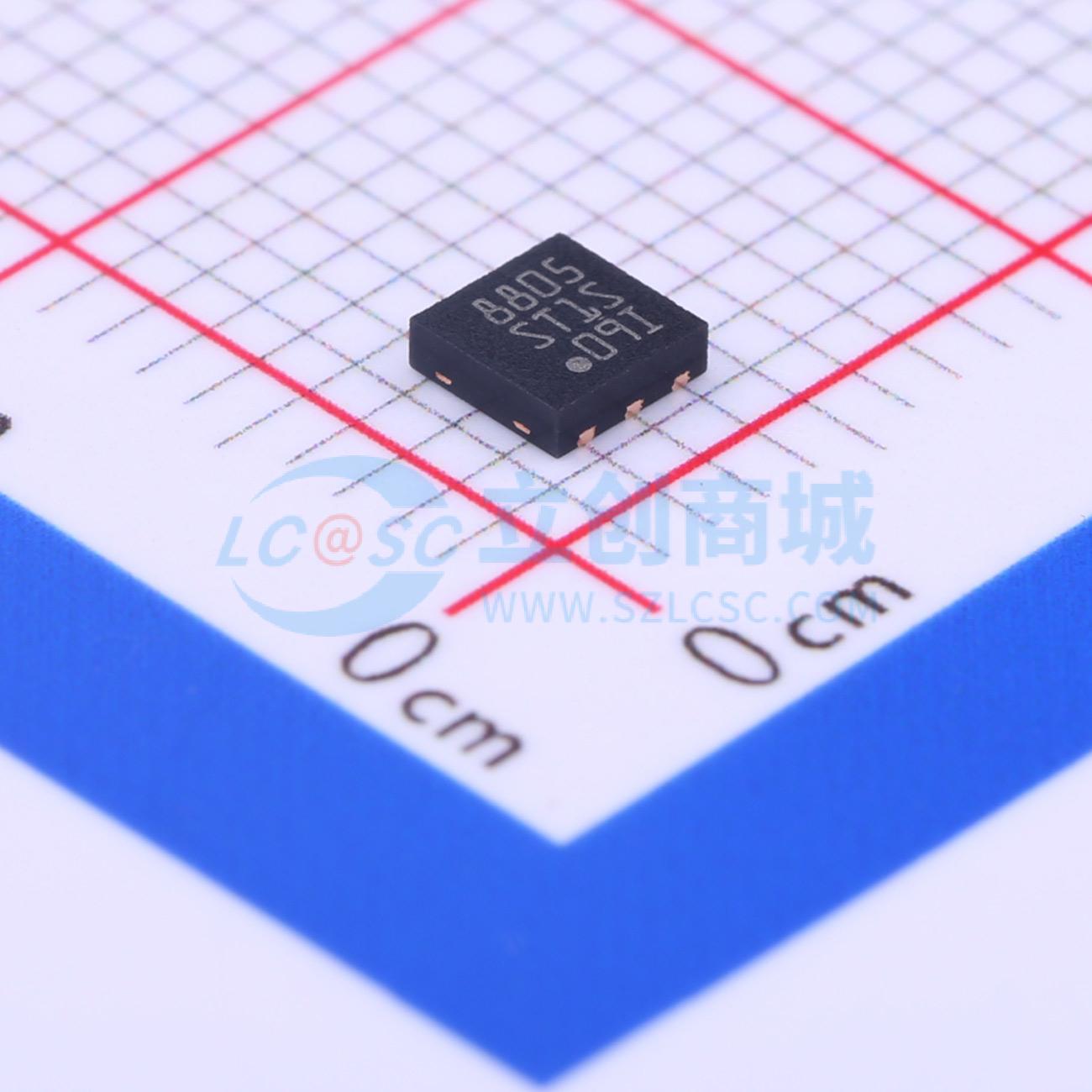

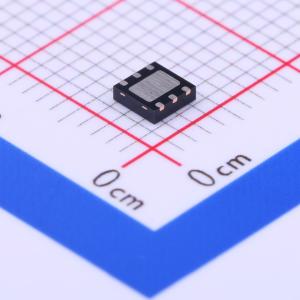

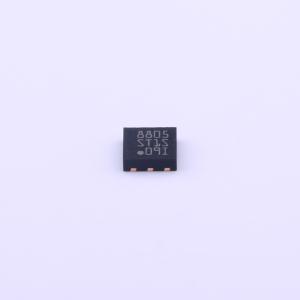

温馨提醒：图片仅供参考，商品以实物为准

ST1S09IPUR

2A, 1.5MHz PWM降压转换器，带同步整流

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 同步整流2 A、1.5 MHz可调步降开关稳压器，带抑制功能
品牌名称: ST(意法半导体)
商品型号: ST1S09IPUR
商品编号: C361028
商品封装: DFN-6(3x3)
包装方式: 编带
商品毛重: 0.165克(g)

商品参数

商品概述

ST1S09是一款降压型DC-DC转换器，专为低输出电压应用供电而优化。它可在2.7 V至6 V的输入电压范围内提供超过2 A的电流。高PWM开关频率（1.5 MHz）允许使用小型表面贴装元件。此外，由于集成了所需的同步整流器，外部元件数量减至最少：一个电阻分压器、一个电感器和两个电容器。电源正常（Power Good）功能可持续监控输出电压。当输出电压处于稳压范围内时，会释放开漏电源正常标志。此外，电流模式PWM拓扑结构和低ESR贴片陶瓷电容器的使用保证了低输出纹波。该器件具有热保护功能，并且对输出电流进行了限制，以防止因意外短路而损坏。ST1S09采用DFN6（3 x 3 mm）封装。

商品特性

采用电流控制模式的1.5 MHz固定频率PWM
2 A输出电流能力
典型效率：>90%
直流输出电压容差：2%
提供两种版本：电源正常或禁止
集成输出过压保护
非开关静态电流：（典型值）在整个温度范围内为1.5 mA
RDSON（典型值）：100 mΩ
使用小型电容器和电感器
工作结温：-30 ℃至125 ℃
采用DFN6（3 x 3 mm）外露焊盘封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	-
	输出电流	2A
	开关频率	1.5MHz
	工作温度	-30℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.5mA
	开关管(内置/外置)	内置
	输出类型	可调
