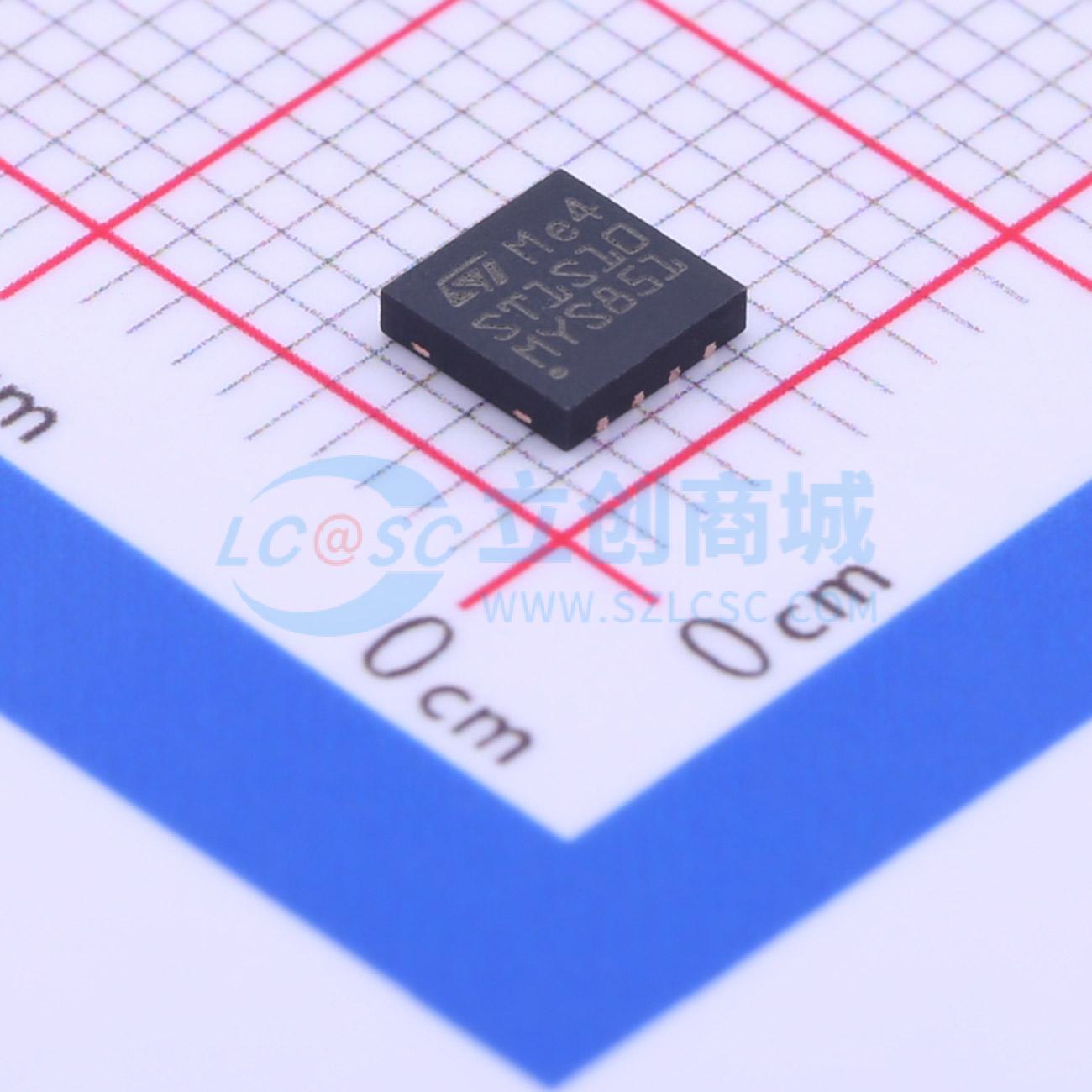

温馨提醒：图片仅供参考，商品以实物为准

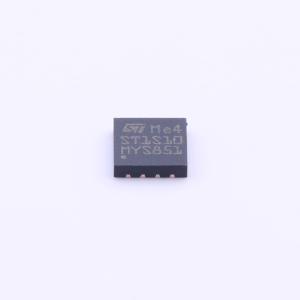

ST1S10PUR
3A、900kHz、单片同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST1S10是一款高效同步降压PWM电流模式开关调节器,最大输出电流可达3A。输入电压范围为2.5V至18V,输出电压可调范围为0.8V至0.85 * VIN_Sw。具有同步整流功能,可在900kHz固定频率或外部同步到400kHz至1.2MHz的频率下工作。内置软启动功能,提供动态短路保护和过热保护。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST1S10PUR
- 商品编号
- C361029
- 商品封装
- DFN-8-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~18V | |
| 输出电压 | 800mV~13.6V | |
| 输出电流 | 3A | |
| 开关频率 | 900kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ST1S10是一款高效降压PWM电流模式开关稳压器，能够提供高达3A的输出电流。该器件的输入电源范围为2.5V至18V，可提供0.8V（VFB）至0.85 * VIN [VOUT = VFB * (1 + R1/R2)]的可调输出电压。它可以在900kHz固定频率下工作，也可以与外部时钟（400kHz至1.2MHz）同步。高开关频率允许使用小型SMD外部组件，而集成同步整流器则无需使用肖特基二极管。ST1S10具有出色的瞬态响应，并具备全面的热过载、开关过流和输出短路保护功能。 ST1S10是负载点稳压器或LDO预稳压的理想选择。
商品特性
- 降压电流模式PWM稳压器
- 输出电压从0.8V起可调
- 输入电压范围为2.5V至18V
- 直流输出电压容差为2%
- 同步整流
- 禁止功能
- 可同步开关频率范围为400kHz至1.2MHz
- 内部软启动
- 动态短路保护
- 典型效率：90%
- 输出电流能力达3A
- 待机电源电流：在整个温度范围内最大为6μA
- 工作结温范围：-40℃至125℃
应用领域
- 消费电子：机顶盒、DVD、DVD录像机、电视、VCR、汽车音响、液晶显示器
- 网络设备：XDSL、调制解调器、DC-DC模块
- 计算机：光存储设备、硬盘驱动器、打印机、音频/图形卡
- 工业与安防：电池充电器、DC-DC转换器、PLD、可编程逻辑阵列、FPGA、LED驱动器
