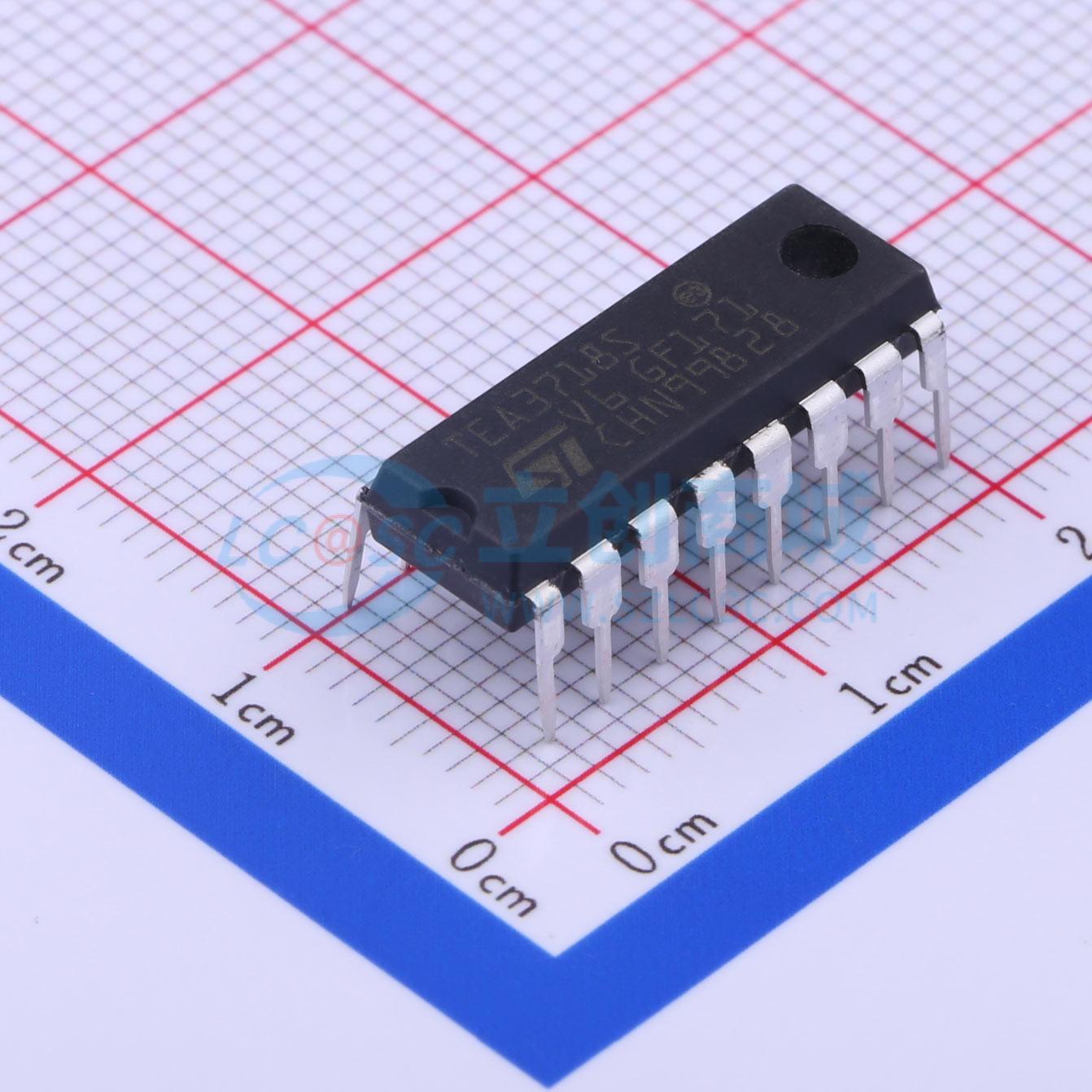

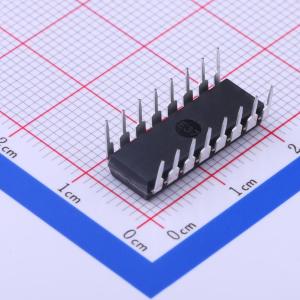

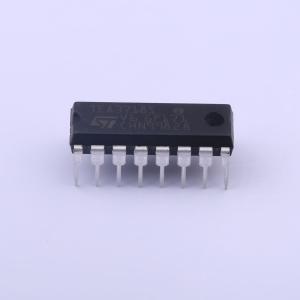

温馨提醒：图片仅供参考，商品以实物为准
E-TEA3718SDP
1.5A 5.25V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该电路由一个与LS-TTL兼容的逻辑输入、一个电流传感器、一个单稳态电路和一个内置保护二极管的输出级组成。两片TEA3718集成电路和少量外部元件可构成一个完整的控制和驱动单元，用于LS-TTL或微处理器控制的步进电机系统。
- 品牌名称
- ST(意法半导体)
- 商品型号
- E-TEA3718SDP
- 商品编号
- C361016
- 商品封装
- PowerDIP-16
- 包装方式
- 管装
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.75V~5.25V | |
| 电机驱动电压(Vm) | 10V~45V | |
| 输出电流 | 1.5A | |
| H桥数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 步长细分 | 2；1 | |
| 集成开关 | 是 | |
| 工作温度 | 0℃~+70℃ |
商品概述
该电路由一个与LS-TTL兼容的逻辑输入、一个电流传感器、一个单稳态电路和一个内置保护二极管的输出级组成。两片TEA3718集成电路和少量外部元件可构成一个完整的控制和驱动单元，用于LS-TTL或微处理器控制的步进电机系统。
商品特性
- 半步和全步模式
- 双极驱动步进电机，实现电机性能最大化
- 内置保护二极管
- 宽电流控制范围：5至1500 mA
- 宽电压范围：10至50 V
- 专为不稳定的电机电源电压设计
- 电流水平可分级选择或连续调节
- 热过载保护
- 报警输出或预报警输出
应用领域
TEA3718是一款双极单片集成电路，用于控制和驱动双极步进电机一相绕组中的电流。
