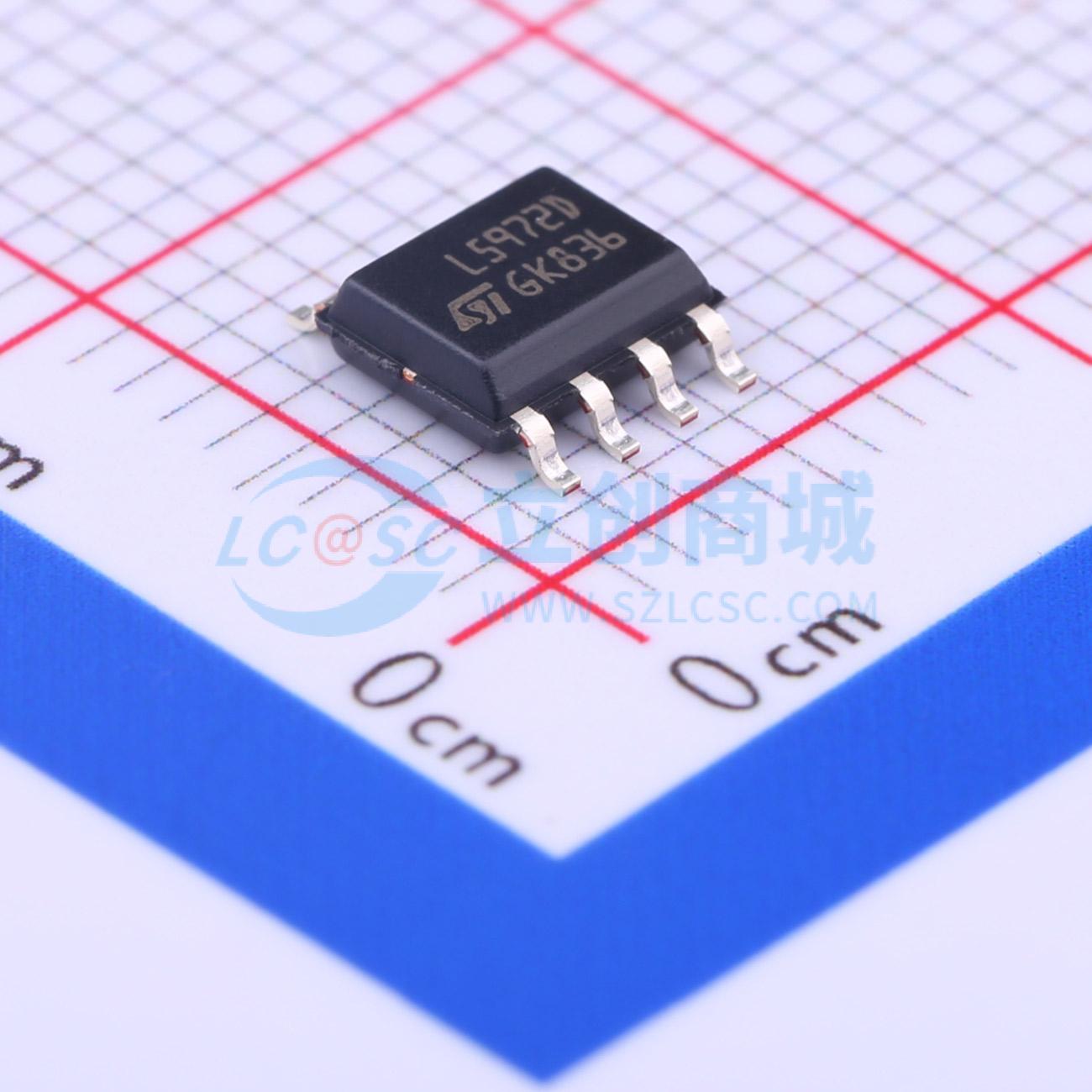

温馨提醒：图片仅供参考，商品以实物为准

L5972D013TR

2A降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 最高1.5 A步降开关稳压器
品牌名称: ST(意法半导体)
商品型号: L5972D013TR
商品编号: C361019
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.236克(g)

商品参数

商品概述

L5972D是一款降压单片功率开关调节器，具有2A的最小开关电流限制，根据应用条件能够向负载提供超过1.5A的直流电流。输出电压可设置在1.235V到35V之间。使用内部P沟道D-MOS晶体管（典型Rdson为250mΩ）作为开关元件，以减小外部组件的尺寸。内部振荡器将开关频率固定在250kHz。其最低输入电压为4.4V，特别适用于计算机相关环境中常见的5V总线应用。通过逐脉冲电流限制和内部频率调制提供了有效的恒流短路保护。

商品特性

2A 内部开关
工作输入电压范围为4.4V至36V
输出电压可调范围为1.235V至35V
低压降操作：100%占空比
内部固定频率250kHz
电压前馈
零负载电流操作
内部限流
反馈断开保护
过热关断

应用领域

消费类：机顶盒、DVD、电视、录像机、车载收音机、LCD监视器
网络设备：XDSL、调制解调器、DC-DC模块
计算机：打印机、声卡/显卡、光存储设备、硬盘驱动器
工业类：充电器、汽车电池、DC-DC转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交37单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.4V~36V
	输出电压	1.235V~35V
	输出电流	2A
	开关频率	250kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5mA
	开关管(内置/外置)	内置
	输出类型	可调
