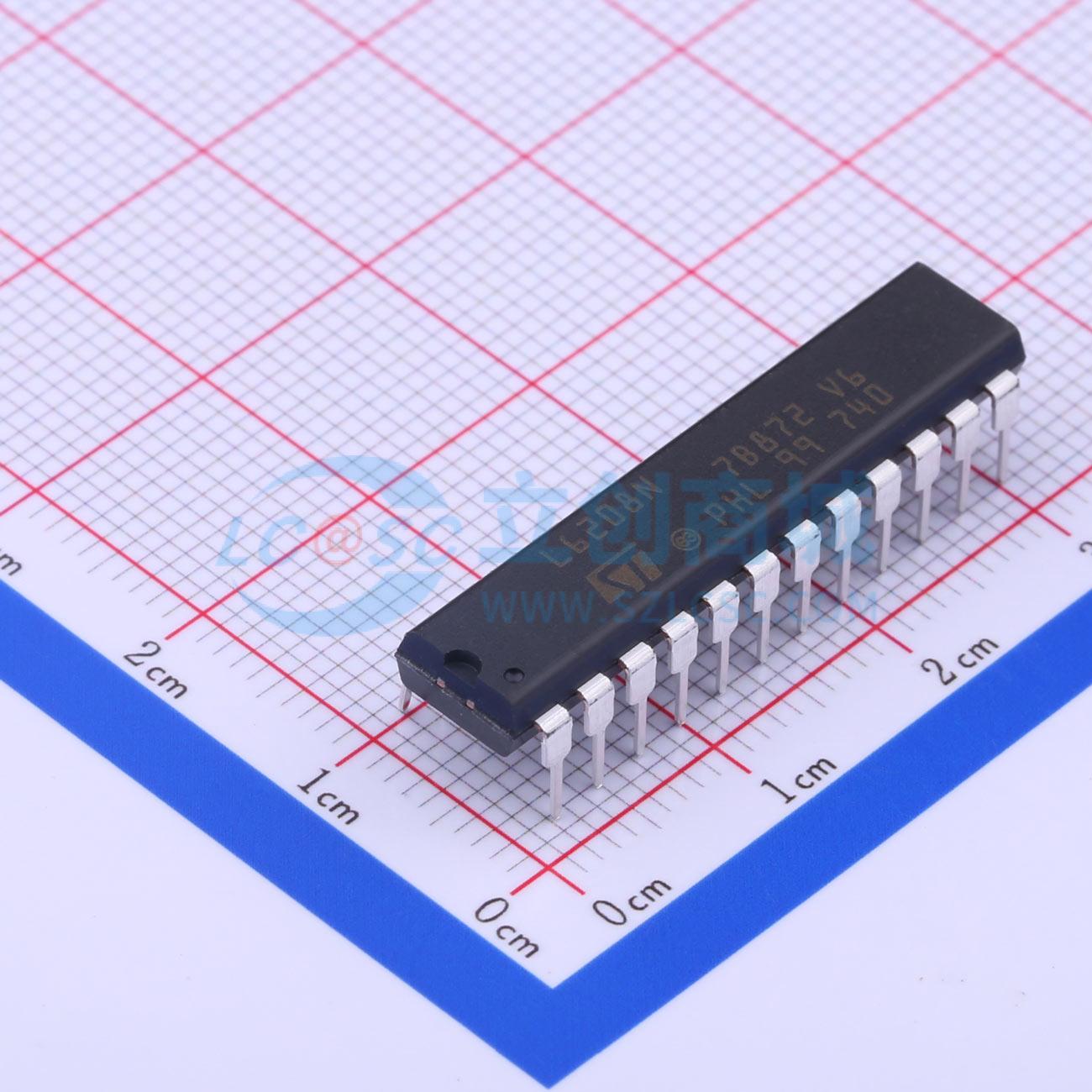

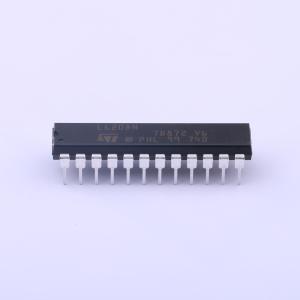

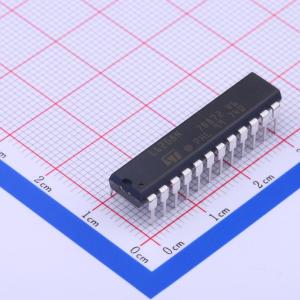

L6208N
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集成开关 | - | |
| 导通电阻 | 300mΩ | |
| 工作温度 | -25℃~+125℃ |
商品概述
L6208器件是一款采用BCD技术实现的DMOS全集成步进电机驱动器，具备非耗散过流保护功能。该技术将隔离式DMOS功率晶体管与CMOS和双极电路集成在同一芯片上。该器件包含驱动两相双极步进电机所需的所有电路，包括：双DMOS全桥、执行斩波调节的固定关断时间PWM电流控制器以及生成步进序列的相位序列发生器。L6208器件提供PowerDlP24 (20+2+2)、PowerSO36和SO24 (20+2+2)封装，其特点是高端功率MOSFET具备非耗散过流保护和热关断功能。
商品特性
- 工作电源电压范围为8至52 V
- 输出峰值电流为5.6 A（均方根值为2.8 A）
- 在结温Tj = 25 °C时，典型RDS(ON)值为0.3 Ω
- 工作频率高达100 KHz
- 非耗散过流保护
- 双独立恒定转矩PWM电流控制器
- 快速/慢速衰减模式选择
- 快速衰减准同步整流
- 用于步进电机全步和半步驱动的解码逻辑
- 交叉导通保护
- 热关断
- 欠压锁定
- 集成快速续流二极管
应用领域
- 双极步进电机
