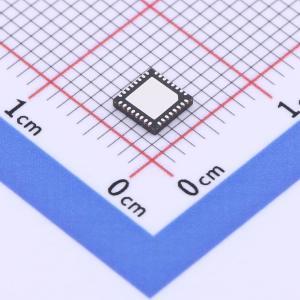

温馨提醒：图片仅供参考，商品以实物为准
IS31FL3729-QFLS4-TR
16x8/15x9 MATRIX LED DRIVER
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品是通用的16×8或15×9矩阵LED驱动器，可通过1MHz I²C总线兼容接口进行编程。每个LED可通过8位PWM数据单独调光，每个CSx具有8位直流电流缩放功能以进行颜色校准。这种组合可为每个点实现256级线性PWM调光，并为每个CSx实现256级直流电流调节。此外，每个LED的开路或短路状态可以被检测并存储在开路-短路寄存器中
- 品牌名称
- ISSI(美国芯成)
- 商品型号
- IS31FL3729-QFLS4-TR
- 商品编号
- C2940549
- 商品封装
- QFN-32-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 400kHz~1MHz | |
| 通道数 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 35mA | |
| 调光 | PWM；I2C | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 白色家电 LED 显示面板
- IOT 设备
