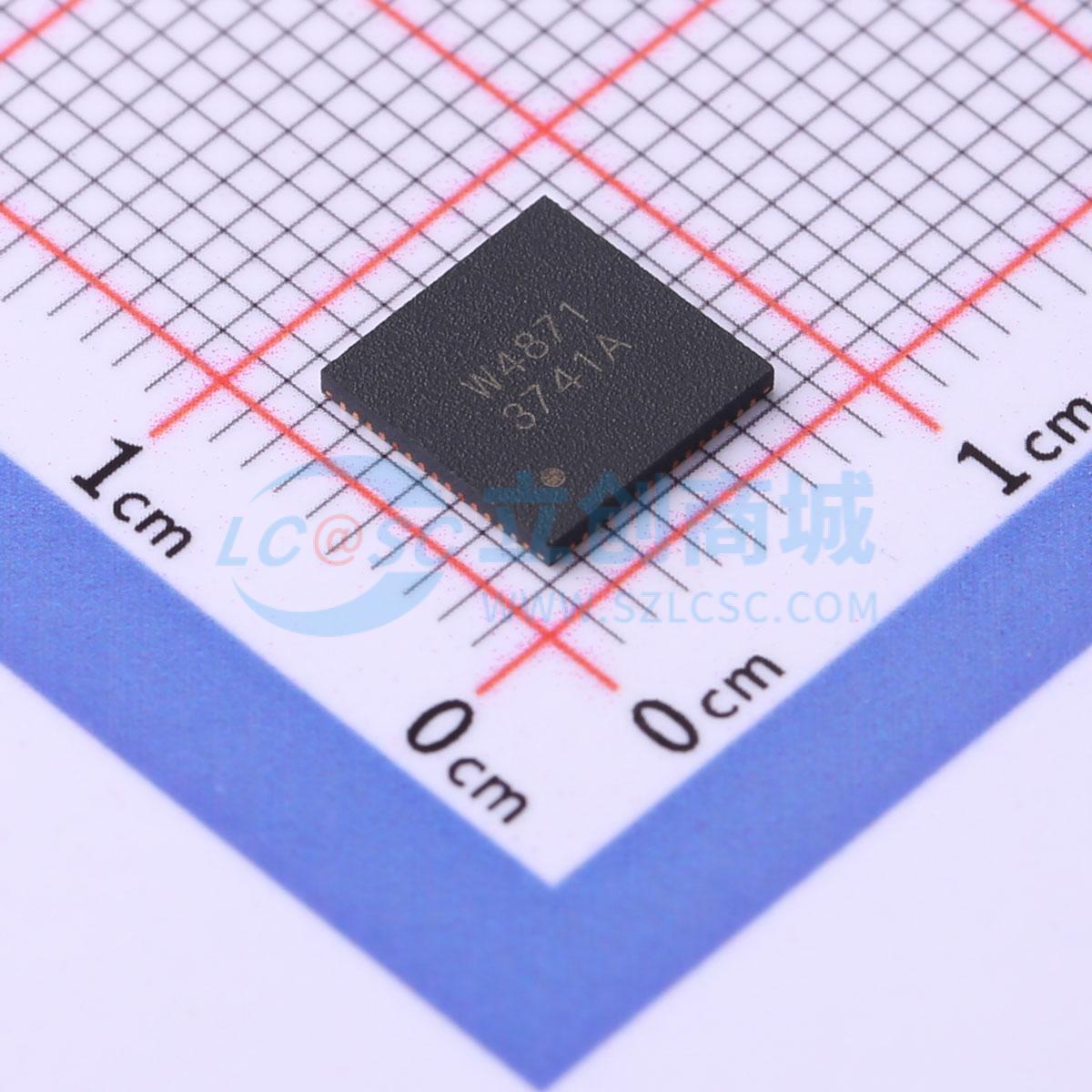

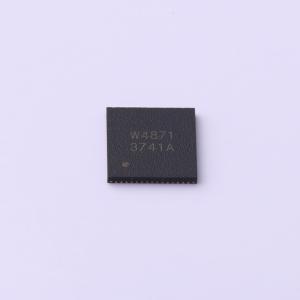

IS31FL3741A-QFLS4-TR
39×9点阵LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IS31FL3741A是一款通用的39x9 LED矩阵，可通过I2C兼容接口进行编程。每个LED都可以通过8位PWM数据和8位缩放数据单独调光，允许256级线性PWM调光和256级直流电流可调节级别。此外，可以检测每个LED的开路和短路状态，IS31FL3741A将开路或短路信息存储在开-短寄存器中，这些信息可以通过I2C接口读取。IS31FL3741A的工作电压范围为2.7V至5.5V，并具有非常低的关断和工作电流。它采用QFN-60（7mm x 7mm）封装，工作温度范围为-40°C至+125°C。
- 品牌名称
- ISSI(美国芯成)
- 商品型号
- IS31FL3741A-QFLS4-TR
- 商品编号
- C2940604
- 商品封装
- QFN-60-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 900Hz~29kHz | |
| 通道数 | 9 | |
| 输出电流 | 38mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 开路保护；短路保护(SCP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 恒流精度 | 6% |
商品概述
IS31FL3741A是一款通用的39×9 LED矩阵，可通过兼容I2C的接口进行编程。每个LED均可通过8位PWM数据和8位缩放数据进行单独调光，支持256级线性PWM调光和256级直流电流可调。 此外，每个LED的开路和短路状态均可被检测，IS31FL3741A将开路或短路信息存储在开路 - 短路寄存器中。开路 - 短路寄存器允许MCU通过兼容I2C的接口读取信息，告知MCU是否有LED开路或短路以及开路或短路LED的位置。 IS31FL3741A的工作电压范围为2.7V至5.5V，具有极低的关断和工作电流。 IS31FL3741A采用QFN - 60（7mm×7mm）封装。它在2.7V至5.5V的电压下工作，工作温度范围为 - 40℃至 + 125℃。
商品特性
- 电源电压范围：2.7V~5.5V
- 39个电流吸收端×9个开关矩阵尺寸：最多可驱动351个LED或117个RGB灯
- 单个LED 256级PWM控制
- 单个LED 256级直流电流调节
- 全局255级电流设置
- SDB上升沿复位I2C模块
- 可编程高低电平逻辑：1.4V/0.4V、2.4V/0.6V
- 29kHz/3.6kHz/1.8kHz/900Hz PWM频率
- 1MHz兼容I2C接口
- 中断和状态查询寄存器
- 单个LED开路和短路错误检测功能
- 抗鬼影QFN - 60（7mm×7mm）封装
应用领域
- 用于LED显示的手持设备
- 游戏设备（键盘、鼠标等）
- 白色家电中的LED应用
- 音乐盒
