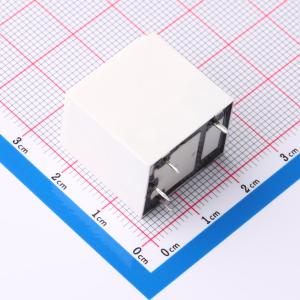

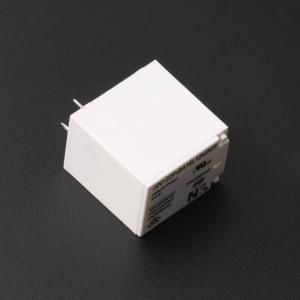

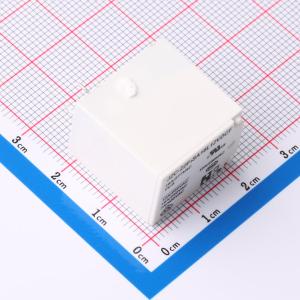

温馨提醒：图片仅供参考，商品以实物为准
JZC-22F3SA16L12VDCF
12V 20A 一组常开:1A(单刀单掷常开)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：体积小，重量轻，线圈功耗低。 切换容量达20A。 介质耐压高。 可直接焊接在印刷线路板中
- 品牌名称
- NF(福特)
- 商品型号
- JZC-22F3SA16L12VDCF
- 商品编号
- C2940605
- 商品封装
- 插件,21.3x16.2mm
- 包装方式
- 管装
- 商品毛重
- 16.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组常开:1A(单刀单掷常开) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 12A@125VAC；16A@250VAC；20A@125VAC；16A@277VAC | |
| 最大切换电压 | 110V@DC | |
| 触点材料 | - | |
| 额定线圈功率 | 360mW |
| 属性 | 参数值 | |
|---|---|---|
| 线圈电阻 | 400Ω | |
| 最大切换电流 | 20A | |
| 动作时间 | 15ms | |
| 释放时间 | 5ms | |
| 线圈类型 | - | |
| 接触电阻 | 100mΩ | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 体积小，重量轻，线圈功耗低
- 切换容量达 20A
- 介质耐压高
- 可直接焊接在印刷线路板中
应用领域
- 家用电器
- 自动化系统
- 电子设备
- 仪器、仪表
- TV - 5、TV - 8遥控TV接收器
- 监控仪
- 音响设备等高浪涌电流的场合
