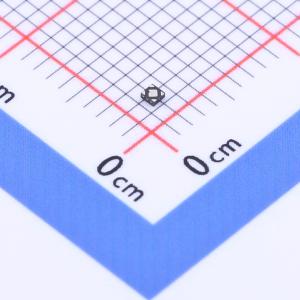

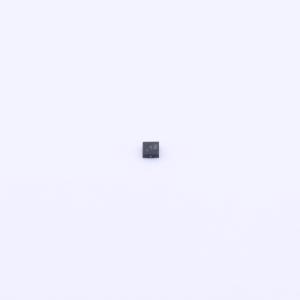

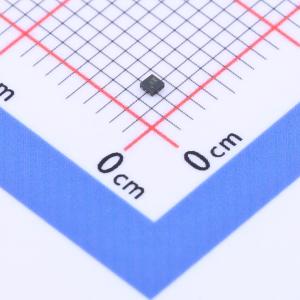

TP132C15D4
300mA、2uA，高电源抑制比电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一组低压差 (LDO) 稳压器，具有 1.2V 至 5.5V 的宽输入电压范围、低压差、低功耗和小型化封装的优点。仅 2μA 的静态电流使这些器件非常适合为电池供电、始终开启的系统供电，这些系统需要非常低的空闲状态功耗以延长使用寿命。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP132C15D4
- 商品编号
- C2940606
- 商品封装
- DFN-4-EP(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) | |
| 压差 | 310mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | - | |
| 特性 | 过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TP132C系列是一组低压差（LDO）稳压器，具有输入电压范围宽（1.2V至5.5V）、压差低、功耗低和封装小型化等优点。仅2μA的静态电流使这些器件非常适合为电池供电的常开系统供电，这类系统需要极低的待机功耗以延长使用寿命。
商品特性
- 无负载时地电流为2μA
- 输出精度为±2%
- 输出电流为300mA
- 关断电流为10nA（可选）
- 宽工作输入电压范围：1.2V至5.5V
- 压差：300mA/输出电压3.3V时为0.16V
- 支持固定输出电压0.8V、0.9V、1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V
- 可根据特定应用调整输出电压
- 使用陶瓷或钽电容时稳定
- 限流保护
- 过温保护
- 提供SOT - 23 - 3、SOT - 23 - 5、DFN - 4L1x1和DFN - 6L2x2封装
- 通过选择带EN引脚的器件并将其拉低进入关断模式。此模式下的关断电流低至仅10nA（典型值）
- TP132C系列线性稳压器在1.2V至5.5V的宽输入范围和整个输出负载电流范围（0mA至300mA）内，使用陶瓷输出电容时能保持稳定。
应用领域
- CDM/GSM手机
- 个人数字助理（PDA）/MP3
- 音频/视频设备
