温馨提醒：图片仅供参考，商品以实物为准

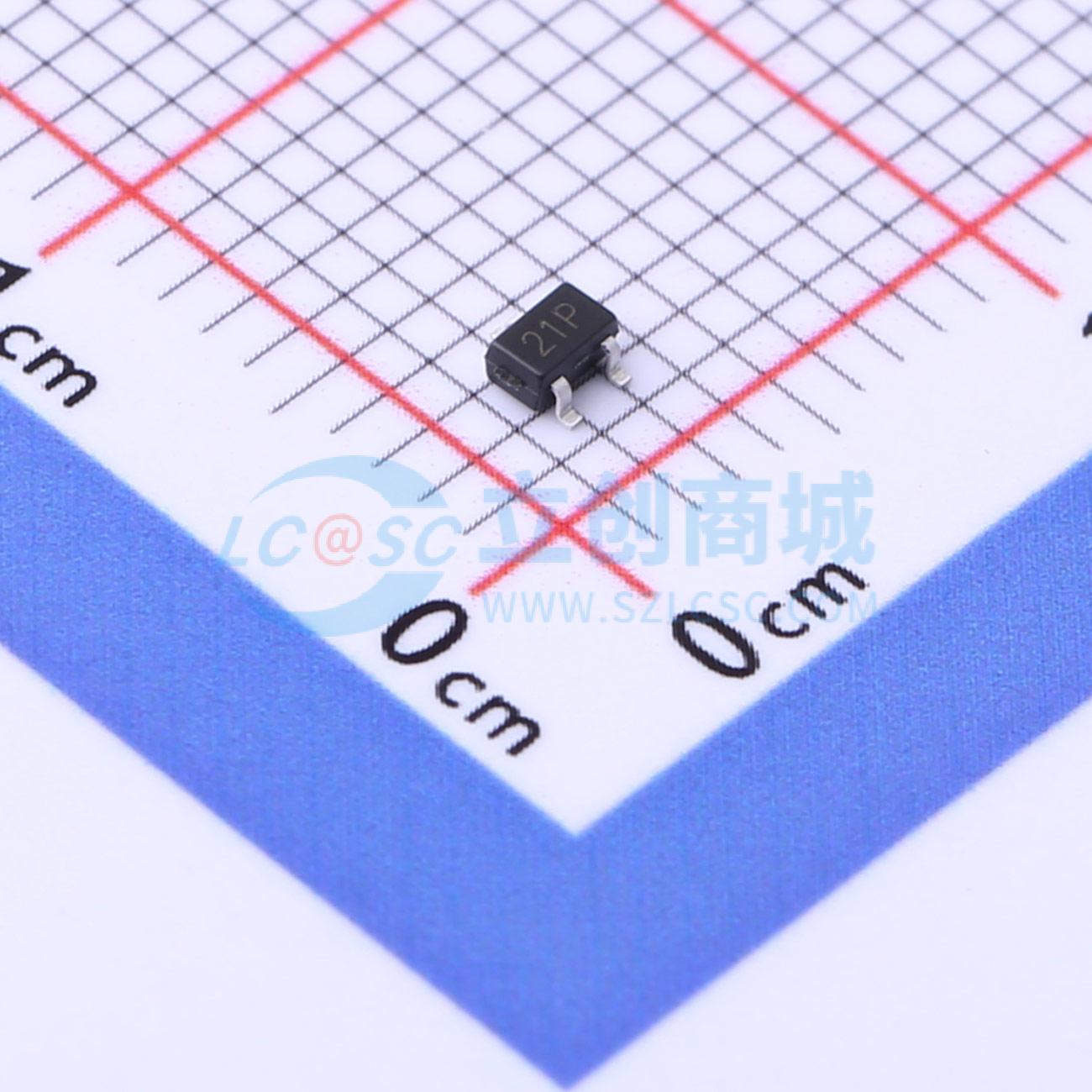

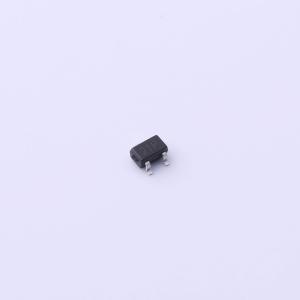

DMN2004WK
耐压:20V 电流:0.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = 20V。 RDS(ON) = 300mΩ (典型值)，VGS = 2.5V。 RDS(ON) = 250mΩ (典型值)，VGS = 4.5V。 ESD防护高达2KV。应用：负载/电源开关。 接口开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- DMN2004WK
- 商品编号
- C2940613
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 900mA | |
| 导通电阻(RDS(on)) | 250mΩ@4.5V | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.1V@250uA | |
| 输入电容(Ciss) | 45pF | |
| 反向传输电容(Crss) | 6pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 9pF |
商品特性
- 漏源电压（VDS） = 20V
- 栅源电压（VGS） = 2.5V 时，导通电阻（RDS(ON)） = 300mΩ（典型值）
- 栅源电压（VGS） = 4.5V 时，导通电阻（RDS(ON)） = 250mΩ（典型值）
- 静电放电（ESD）保护高达 2KV
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式电子设备的电池管理
- 逻辑电平转换
