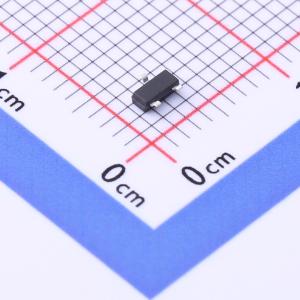

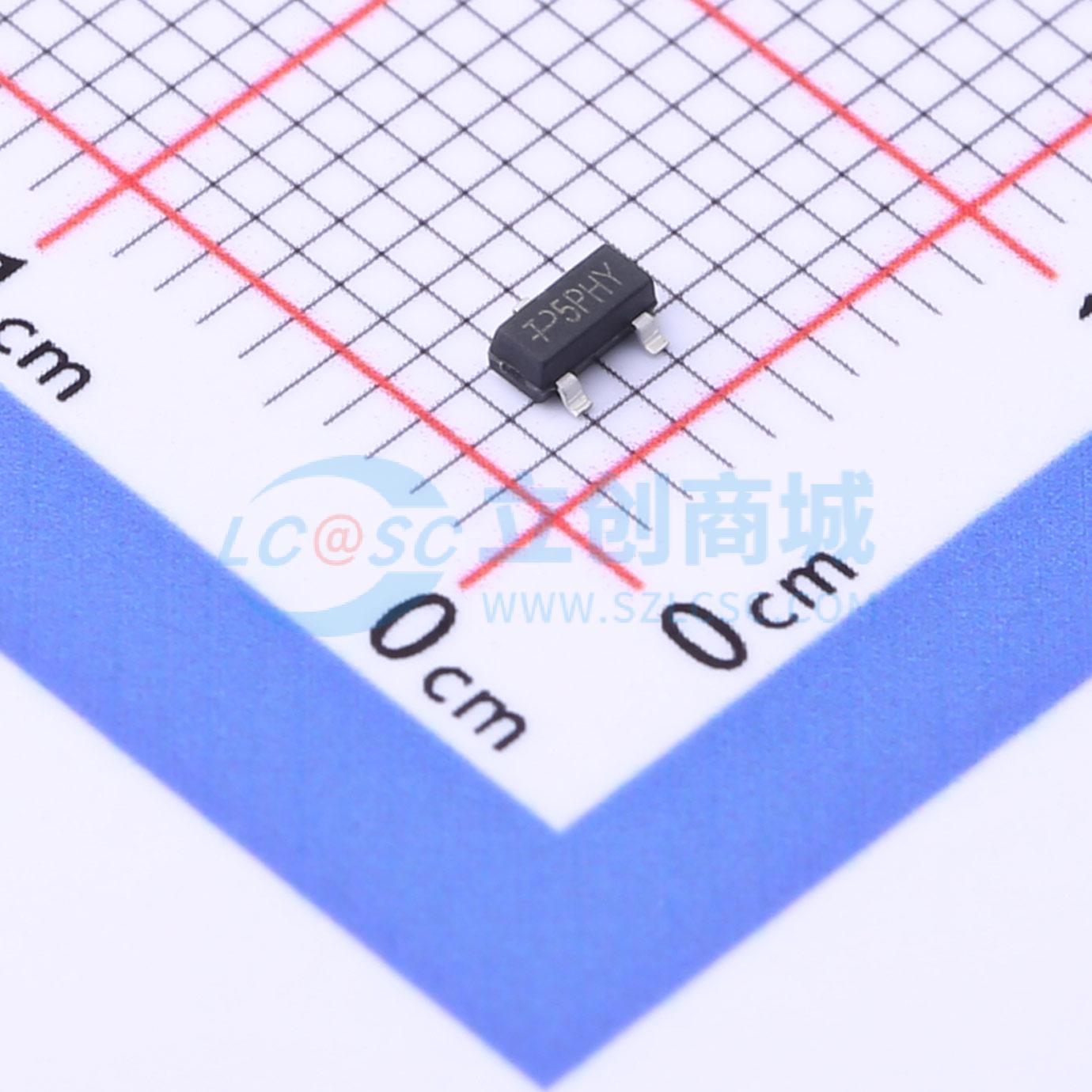

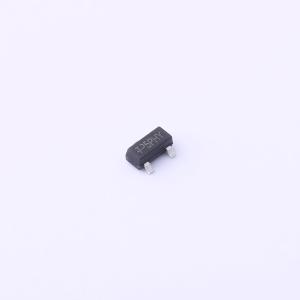

温馨提醒：图片仅供参考，商品以实物为准
DMP2305U
P沟道 耐压:20V 电流:4.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：先进的沟槽技术。 出色的导通电阻和低栅极电荷。 无铅产品。应用：负载/电源开关。 接口
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- DMP2305U
- 商品编号
- C2940630
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.1A | |
| 导通电阻(RDS(on)) | 52mΩ@4.5V | |
| 耗散功率(Pd) | 1.7W | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.8nC@4.5V | |
| 输入电容(Ciss) | 740pF@4V | |
| 反向传输电容(Crss) | 190pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- 漏源电压（VDS） = 20V
- 栅源电压（VGS） = 2.5V时，导通电阻（RDS(ON)） = 300mΩ（典型值）
- 栅源电压（VGS） = 4.5V时，导通电阻（RDS(ON)） = 250mΩ（典型值）
- 静电放电（ESD）防护能力高达2KV
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式电子设备的电池管理
- 逻辑电平转换
