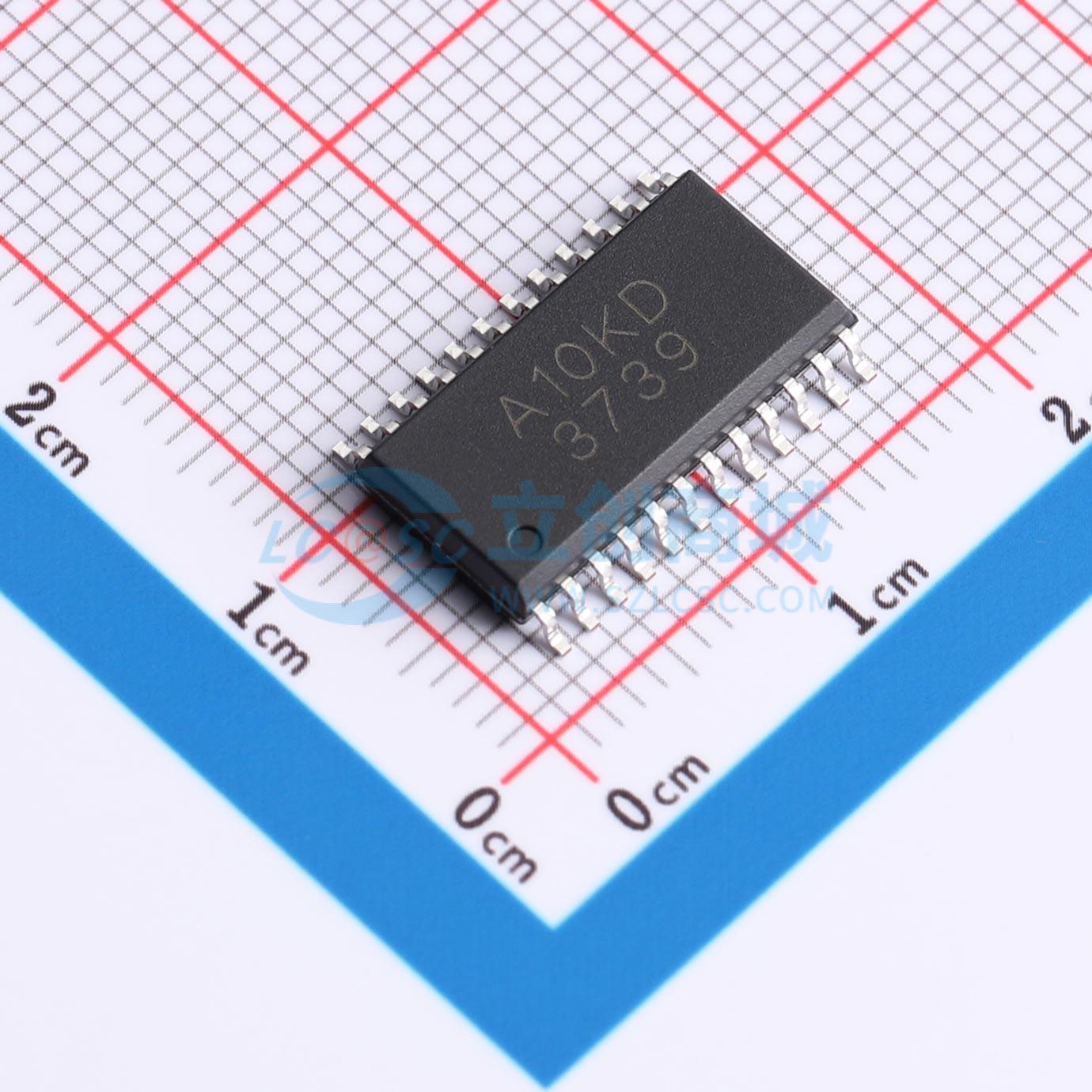

温馨提醒：图片仅供参考，商品以实物为准

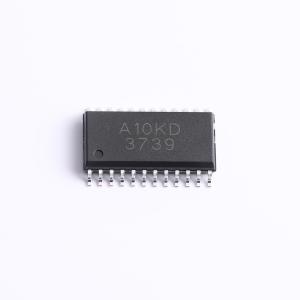

IS31FL3739-GRLS4-TR
IS31FL3739-GRLS4-TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ISSI(美国芯成)
- 商品型号
- IS31FL3739-GRLS4-TR
- 商品编号
- C2940603
- 商品封装
- SOP-24-300mil
- 包装方式
- 编带
- 商品毛重
- 0.91克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 250Hz~80kHz | |
| 通道数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
IS31FL3739是一款通用的8×8或7×9矩阵LED驱动器，可通过1MHz I2C总线兼容接口进行编程。每个LED均可通过8位PWM数据单独调光，每个CSx具有8位直流电流缩放功能，用于颜色校准。这种组合可为每个点实现256级线性PWM调光，并为每个CSx实现256级直流电流调节。 此外，每个LED的开路或短路状态均可被检测并存储在开路 - 短路寄存器中。然后，MCU可通过I2C总线读取开路 - 短路寄存器，并识别阵列中哪个LED处于开路或短路状态。 IS31FL3729的特点是关断电流和静态（工作）电流极低。它还支持可选的降噪功能，如PWM时钟扩频和180度相移。 IS31FL3739采用SOP - 24封装。它在-40℃至+125℃的全温度范围内，工作电压为2.7V至5.5V。
商品特性
- 电源电压范围：2.7V至5.5V
- 8个电流吸收端
- 支持8×n（n = 1~8）、7×9 LED矩阵配置
- 每个LED有256级PWM控制
- 每个CSx有256级直流电流调节
- 64级全局电流调节
- SDB上升沿复位I2C接口
- 寄存器可编程PWM频率 - 0.25kHz至80kHz
- 1MHz I2C兼容接口
- 单个LED开路和短路错误检测功能
- PWM 180度相移
- 扩频
- 去鬼影
- SOP - 24封装
应用领域
- 白色家电LED显示屏
- 物联网设备
